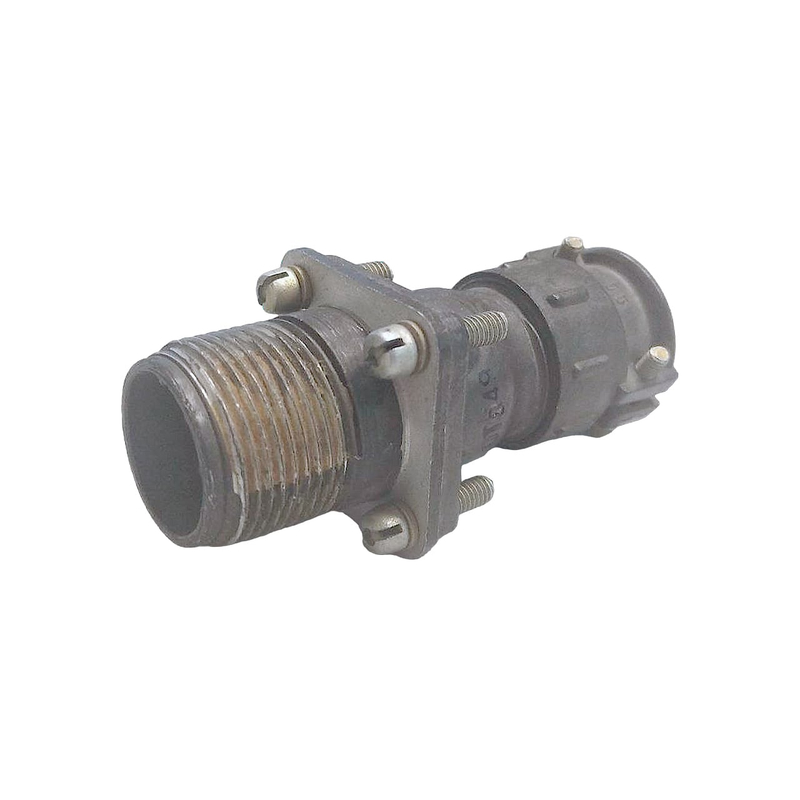

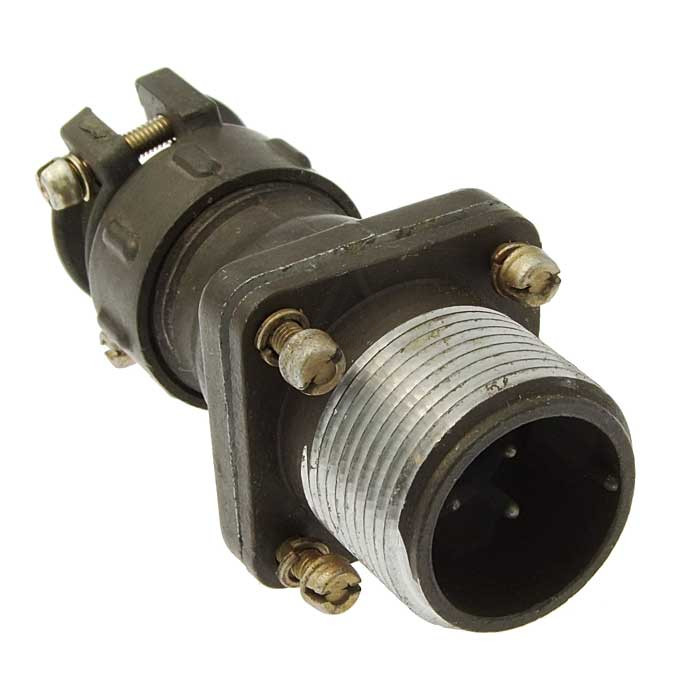

ШРГ20ПК3НШ7 — это приборная вилка низкочастотного цилиндрического герметичного разъёма серии ШРГ, предназначенная для электрических цепей постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Назначение

Она используется во внутреннем и наружном монтаже (при защите от пыли и влаги), в радиоэлектронной и радиотехнической аппаратуре, а также в неэкранированных кабелях.

Расшифровка обозначения

• ШРГ — тип соединителя (вилка).

• 20 — номинальный размер корпуса.

• ПК — конструкция приборной части с прямым патрубком.

• 3 — количество контактов.

• НШ — нормальные габариты, неэкранированный кабель.

• 7 — сочетание контактов.

Технические характеристики

Соединитель выдерживает рабочий ток до 25 А, обеспечивает сопротивление изоляции не менее 5000 МОм и герметичность (утечка воздуха не более 2 л/ч при давлении 9,8·10⁴ Па). Минимальная наработка — 1000 часов, количество сочленений-расчленений — 500. Работает при температурах от -60 до +60 °C (до +110 °C с учётом перегрева контактов).

Механическая стойкость

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², одиночный удар 5000 м/с² и многократный 350 м/с², а также линейную нагрузку до 2000 м/с². Срок сохраняемости — 15 лет.
