Назначение

ШРПК3НШ3 ВИЛКИ БЛОЧНЫЕ Коннектор «5» — блочная вилка серии цилиндрических низкочастотных соединителей ШР, предназначенная для надёжного электрического соединения в промышленных системах, приборах и оборудовании. Изделие относится к категории ШРП и применяется там, где требуется механически прочное, разъёмное и многократно сочленяемое соединение электрических цепей.

Конструкция вилки рассчитана на резьбовой метод сочленения, что обеспечивает плотный контакт и устойчивость к вибрационным и ударным нагрузкам. Монтаж выполняется объёмным способом, то есть проводники присоединяются к контактам непосредственно внутри корпуса разъёма. Изделие поставляется без кожуха и предназначено для неэкранированного кабеля.

Подтверждённые особенности и характеристики

Ниже перечислены технические параметры, подтверждённые для данной серии соединителей. Значения приведены для контактного набора, соответствующего исполнению с маркировкой «3» и модификацией НШ3.

• Общее число контактов — 31: 14 контактов диаметром 1,5 мм, 14 контактов диаметром 2,5 мм и 2 контакта диаметром 3,5 мм.
• Покрытие контактов — никель (Ni).
• Номинальное напряжение — до 850 В.
• Рабочий ток — от 20 А для контактов диаметром 1,5 мм до 40 А для контактов диаметром 3,5 мм.
• Сопротивление контактов — минимально, до 0,75 мОм.
• Материал корпуса — алюминиевый сплав; вставка — карболит.
• Габаритные размеры — 65 на 65 на 40 мм.
• Корпус без кожуха, для неэкранированного кабеля.
• Рабочий диапазон температур — от минус 60 до плюс 60 градусов Цельсия.
• Влажность — до 98 процентов при температуре плюс 25 градусов Цельсия.
• Ресурс — 500 циклов сочленения и расчленения.
• Вибрационная стойкость — до 5000 Гц; ударные нагрузки — до 5000 метров на секунду в квадрате.
• Климатическое исполнение — УХЛ.
• Соответствие — нормам БРО.364.028 ТУ или аналогичным техническим условиям.

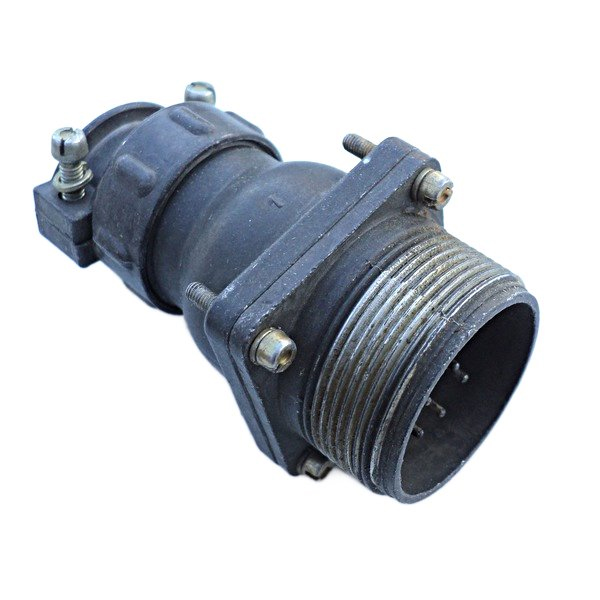

Приёмка изделия — «5». Производитель — ПО «Коннектор» (Харьков). Период выпуска, характерный для данной серии, — 1976–1991 годы. Внешний вид соответствует типичной блочной вилке серии ШР с штыревыми контактами и гайкой патрубка.

Применение

Вилка блочная ШРПК3НШ3 применяется в составе кабельных сборок и приборных разъёмов промышленного назначения. Резьбовое сочленение и гайка патрубка обеспечивают фиксацию ответной части и защиту стыка от самопроизвольного расчленения при вибрации. Объёмный монтаж удобен при сборке жгутов и подключении многожильных кабелей внутри блоков и стоек.

Благодаря диапазону рабочих температур от минус 60 до плюс 60 градусов Цельсия и влагостойкости до 98 процентов при плюс 25 градусах Цельсия, изделие пригодно для эксплуатации в составе оборудования, работающего в неотапливаемых помещениях и на открытых площадках в умеренном и холодном климате (исполнение УХЛ). Устойчивость к вибрации до 5000 Гц и ударам до 5000 метров на секунду в квадрате позволяет использовать вилку в подвижных и подверженных тряске узлах.

Типовые области применения: промышленные системы управления, измерительные приборы, силовое и вспомогательное оборудование, а также иные устройства, где требуется разъёмное соединение с номинальным напряжением до 850 В и токами от 20 до 40 А в зависимости от diameter применяемых контактов. Сочетание алюминиевого корпуса и карболитовой вставки даёт прочную и термостойкую конструкцию, рассчитанную на 500 циклов сочленения и расчленения.

Изделие поставляется как самостоятельный разъём без кожуха, что предполагает монтаж непосредственно на неэкранированный кабель. При подборе ответной части следует учитывать тип контактного набора, число и диаметры контактов, а также резьбовое исполнение корпуса.
