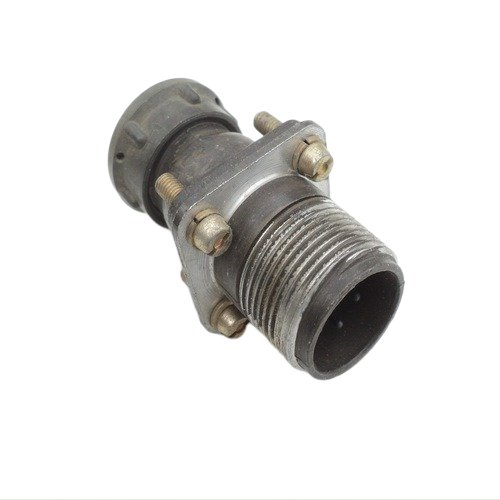

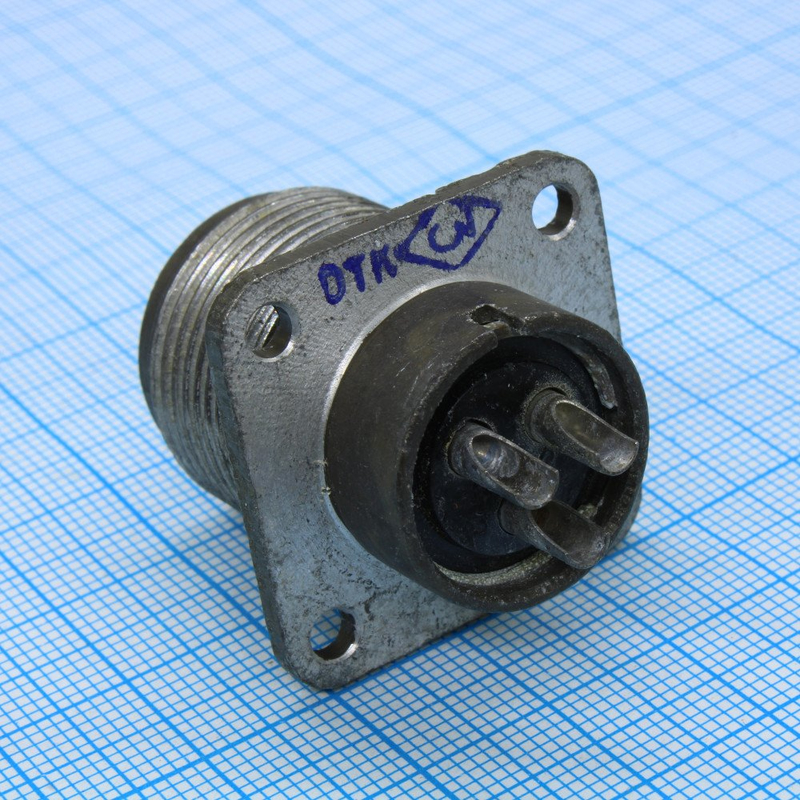

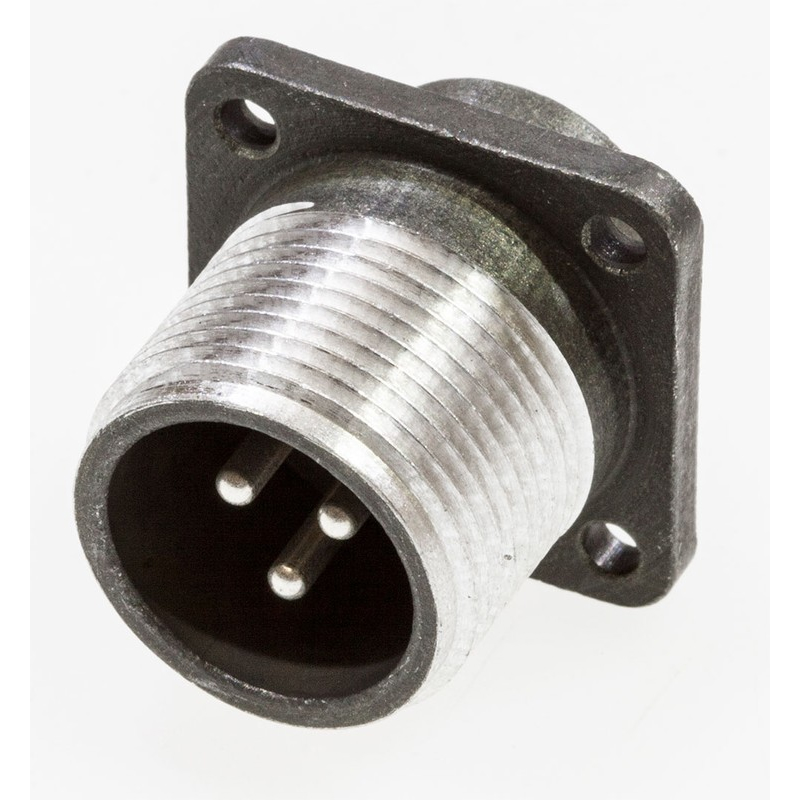

ШРГ20ПК3ЭШ7 — это герметичный низкочастотный цилиндрический электрический соединитель (вилка приборная с прямым патрубком для экранированного кабеля), предназначенный для надежного соединения в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

• ШРГ — тип соединителя (герметичный).

• 20 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части с прямым патрубком.

• 3 — количество контактов.

• Э — экранированный кабель.

• Ш — вилка.

• 7 — схема расположения контактов.

Технические характеристики

Соединитель рассчитан на рабочий ток до 25 А и максимальное напряжение постоянного тока до 850 В (для переменного — с частотой до 3 МГц). Диапазон рабочих температур — от -60 до +60 °C, с возможностью кратковременного нагрева контактов до +110 °C. Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения при защите от пыли и влаги.

Механические свойства

• Вибрация: 1–5000 Гц, ускорение до 300 м/с² (30 g).

• Удар одиночный: до 5000 м/с² (500 g).

• Удар многократный: до 350 м/с² (35 g).

• Линейное ускорение: 2000 м/с².

• Сочленения-расчленения: не менее 500 циклов.

• Наработка: минимум 1000 часов.

Применение

Используется в электрических цепях для пайки контактов с серебряным покрытием. Обеспечивает высокую герметичность (проницаемость паров спирта не более 2 л/ч) и стойкость к пониженному давлению (до 1,3·10⁻⁴ Па).
