ШРПК31ЭГ3 — это цилиндрический низкочастотный соединитель (разъём), используемый в радиоэлектронной и радиотехнической аппаратуре для надёжного соединения электрических цепей.

Основные характеристики

Он имеет 31 контакт: 14 контактов диаметром 1,5 мм (ток до 20 А), 14 контактов диаметром 2,5 мм (до 35 А) и 3 контакта диаметром 3,5 мм (до 40 А), с максимальной суммарной нагрузкой до 512 А при напряжении до 850 В переменного или постоянного тока.

Работает при частоте до 3 МГц, в диапазоне температур от -60°C до +60°C (с учётом перегрева контактов до +110°C), устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и пониженному давлению (до 1,3·10⁻⁴ Па).

Сопротивление изоляции не менее 5000 МОм, ресурс — 1000 часов наработки и 500 циклов сочленений-расчленений, срок сохраняемости — 15 лет.

Назначение и исполнение

Предназначен для внутреннего и наружного применения (с защитой от пыли и влаги), климатическое исполнение УХЛ, резьбовое сочленение, одношпоночная поляризация.

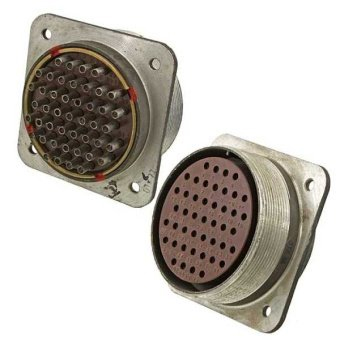

Часто выпускается как розетка приборная (ПК — приборная корпусная) или кабельная, с покрытием контактов серебром или никелем для надёжности.
