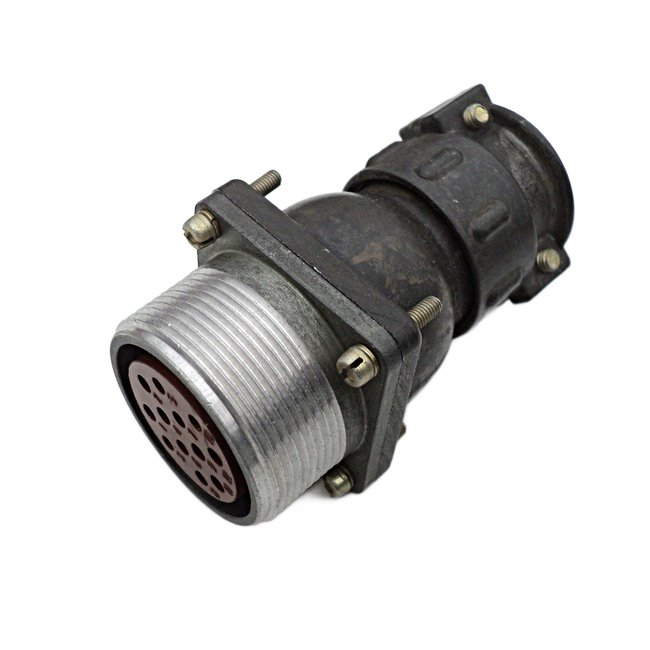

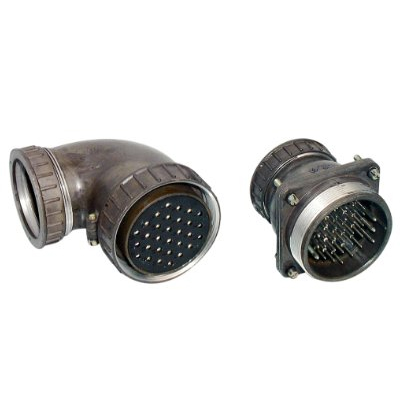

ШРПК30НГ1 — это цилиндрический низкочастотный электрический соединитель (розетка приборная), предназначенный для надежного соединения в различных электромеханических системах. Он относится к серии ШР (солдатские разъемы), часто используется в промышленной и военной технике для передачи сигналов и питания в условиях повышенных нагрузок.

Основные характеристики

Соединитель рассчитан на максимальную токовую нагрузку до 160 А, с амплитудным напряжением цепи до 850 В. Он негерметичный, подходит для климатики УХЛ (умеренный и холодный климат), с рабочей температурой от -60°C до +60°C и устойчивостью к перепадам до +110°C.

Конструкция и материалы

Контакты покрыты никелем (обозначение "Н") или серебром, что обеспечивает низкое сопротивление изоляции не менее 5000 МОм. Имеет прямой патрубок для неэкранированного кабеля, выдерживает до 500 сочленений-расчленений и наработку минимум 1000 часов.

Устойчивость к воздействиям

Выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с² (30 g), а также пониженное атмосферное давление до 1,3×10⁻⁴ Па. Это делает его подходящим для эксплуатации в сложных условиях, включая вибрации и экстремальные температуры.
