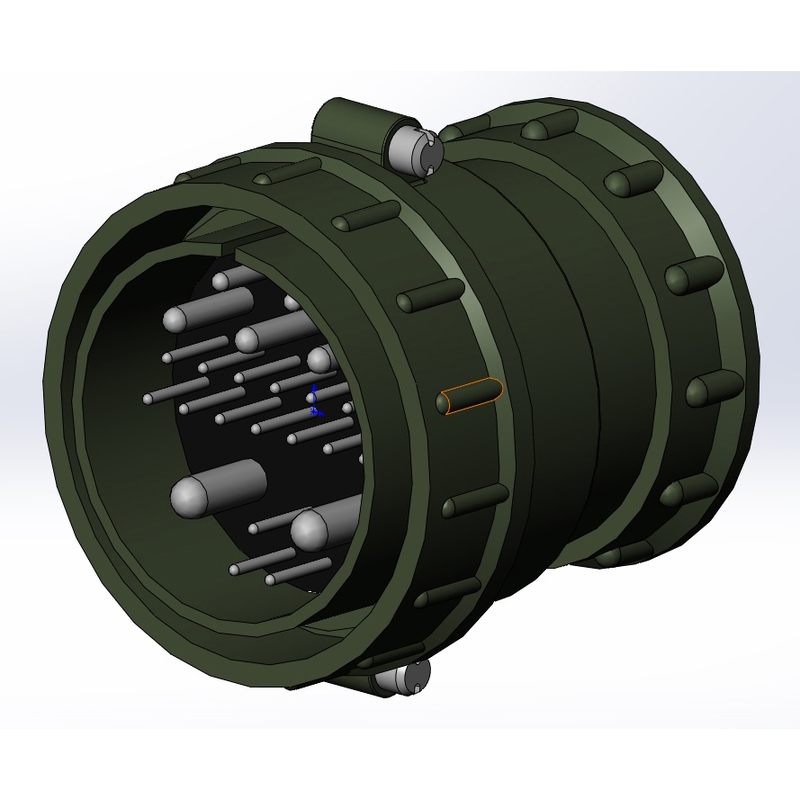

ШРПК30ЭГ1 — это, вероятно, обозначение цилиндрического низкочастотного соединителя (разъёма) типа розетки приборного исполнения, используемого в радиоэлектронной и радиотехнической аппаратуре. Он предназначен для работы в электрических цепях постоянного тока и переменного тока частотой до 3 МГц, без патрубка.​

Основные характеристики

• Рабочий ток — до 17,5 А.

• Максимальное напряжение постоянного тока — не более 850 В.​

• Диаметр контактов — 2,5 мм, количество контактов — 30 шт., сечение провода — до 3 мм².​

• Сопротивление изоляции — не менее 5000 МОм, сопротивление контактов — не более 1 мОм.​

Условия эксплуатации

Соединитель выдерживает температуру от -60°C до +60°C, с кратковременными сменами до +110°C/-60°C, пониженное давление до 1,3·10⁻⁴ Па. Он устойчив к вибрации (1–5000 Гц, до 300 м/с²), ударам (до 5000 м/с²) и линейному ускорению до 2000 м/с², с ресурсом 500 сочленений и наработкой 1000 часов.​

Применение

Используется в аппаратуре военного и промышленного назначения, с резьбовым соединением и одношпоночной поляризацией корпусов. Климатическое исполнение — УХЛ, срок хранения — 15 лет.
