ШРГ20ПК2ЭШ6 — это низкочастотный цилиндрический электрический разъём герметичного типа, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре.

Назначение

Он применяется для соединения электрических цепей переменного и постоянного тока в приборах внутреннего и наружного монтажа (с защитой от пыли, влаги и прямого солнечного света). Соответствует климатическому исполнению УХЛ2 по ГОСТ 15150-69, работает при частоте до 3 МГц.

Конструкция и маркировка

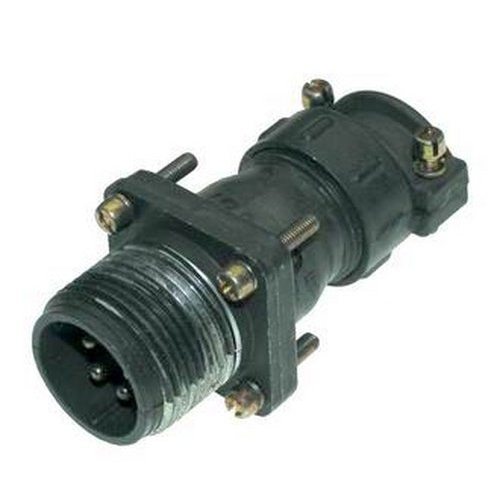

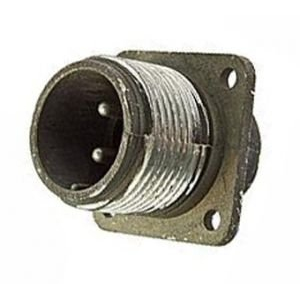

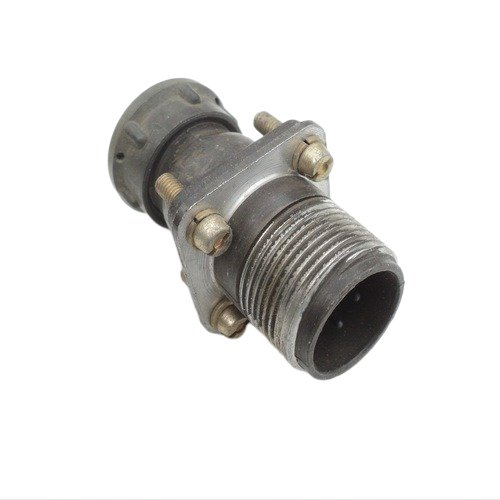

Это вилка приборная с прямым патрубком (ПК), экранированием (ЭШ) и комбинацией 6 контактов. Условный размер корпуса — 20, вид сочленения — резьбовой, поляризация — одношпоночная. Метод монтажа — пайка объёмного типа.

Технические характеристики

Работает при напряжении до 850 В и токе до 25 А на соединитель (6 А на контакт). Диапазон температур: от -60°C до +60°C (смена до +110°C), пониженное давление до 1,3·10⁻⁴ Па. Выдерживает линейное ускорение 2000 м/с², удары до 5000 м/с², наработка — минимум 1000 часов, сочленения-расчленения — 500 циклов, срок сохраняемости — 15 лет.
