Назначение

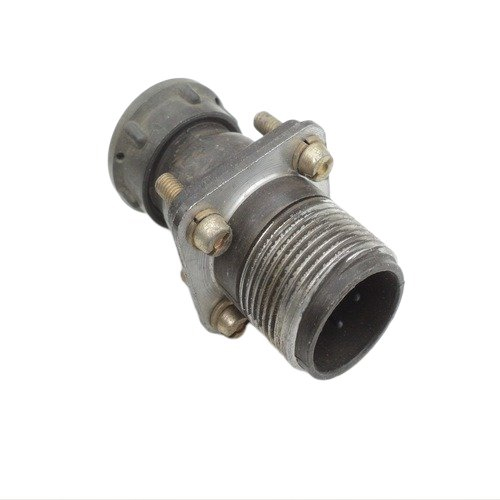

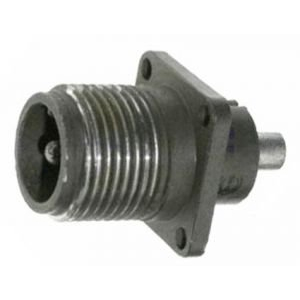

ШРПК1ЭШ3 — блочная вилка электрического соединителя цилиндрического типа. Изделие относится к категории ШРП и предназначено для использования в радиоэлектронной и радиотехнической аппаратуре, где требуется разъемное соединение электрических цепей с высокой токовой нагрузкой. Конструкция предусматривает резьбовое сочленение и герметичный корпус, что обеспечивает надежную фиксацию и защиту контактной группы от внешних воздействий.

Основные электрические характеристики

• Количество контактов: 1.
• Диаметр контакта: 3,5 мм.
• Покрытие контакта: серебро.
• Метод монтажа: пайка.
• Рабочий ток на контакт: до 50 А.
• Максимальное напряжение постоянного тока: 850 В.
• Сопротивление контакта: не более 0,75 мОм.
• Сопротивление изоляции: не менее 5000 МОм.

Климатическое исполнение и стойкость

Изделие выполнено в климатическом исполнении УХЛ. Оно подходит для эксплуатации во внутренних и наружных условиях при защите от пыли и влаги. Диапазон рабочих температур составляет от -60 °C до +60 °C. Допускается смена температур до +110 °C с учетом перегрева контактов.

• Пониженное атмосферное давление: до 1,3×10⁻⁴ Па.
• Герметичность: утечка воздуха не более 2 л/ч.
• Синусоидальная вибрация: 1–5000 Гц с ускорением до 300 м/с².
• Ударная стойкость: одиночные удары до 5000 м/с², многократные — до 350 м/с².

Механические параметры и ресурс

• Тип сочленения: резьбовое.
• Корпус: герметичный.
• Габаритные размеры: 45,4×26×26 мм.
• Количество сочленений-расчленений: 500.
• Минимальная наработка: 1000 часов.
• Срок сохраняемости: не менее 15 лет.

Применение

ШРПК1ЭШ3 применяется в составе радиоэлектронной и радиотехнической аппаратуры, где необходимы разъемные соединения с повышенной токовой нагрузкой. Резьбовое сочленение предотвращает самопроизвольное разъединение при вибрационных и ударных нагрузках, а герметичный корпус позволяет использовать соединитель в условиях повышенной влажности и значительных перепадов давления. Артикул изделия — 11186. Год выпуска — 2016.
