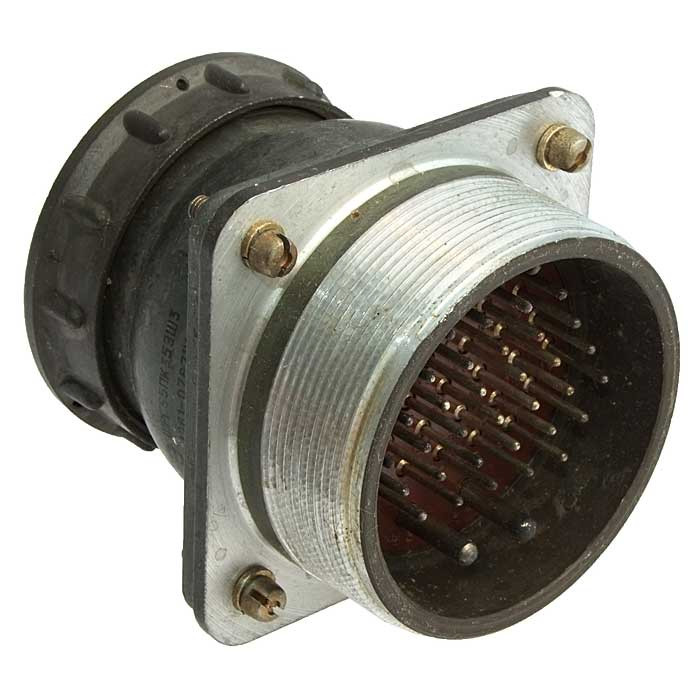

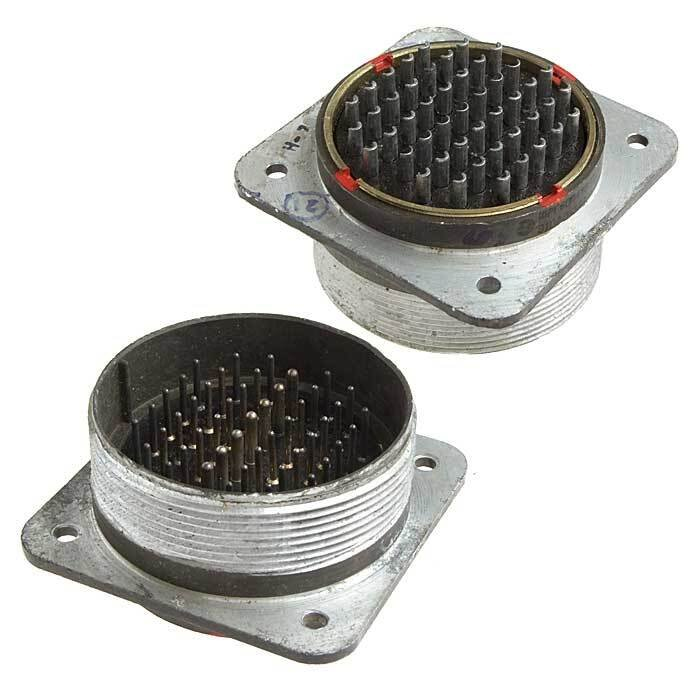

ШРГ60ПК — это герметичный разъём (соединитель) из серии ШРГ, предназначенный для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Он используется в различных приборах и системах, где требуется защита от внешних воздействий, таких как пыль, влага и механические нагрузки.

Расшифровка обозначения

• ШРГ — тип соединителя (герметичный).

• 60 — условный размер корпуса.

• ПК — конструктивное исполнение приборной части с прямым патрубком.

• Дополнительные индексы (например, ЭШ1 или НГ2) указывают на количество контактов, тип гайки патрубка (Э — для экранированного кабеля, Н — для неэкранированного) и другие особенности.

Технические характеристики

Соединители этой серии выдерживают синусоидальную вибрацию от 1 до 5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с² и работают в диапазоне температур от -60°C до +60°C. Сопротивление изоляции не менее 5000 МОм, максимальная токовая нагрузка достигает 552 А (в зависимости от модификации), а ресурс — до 500 соединений-расчленений и наработку 1000 часов.​

Применение

ШРГ60ПК применяется в блочных и приборных конструкциях для герметичного подключения кабелей и аппаратуры, включая условия пониженного давления (до 1,3·10^{-4} Па). Срок сохраняемости — 15 лет.​
