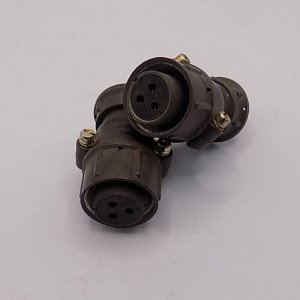

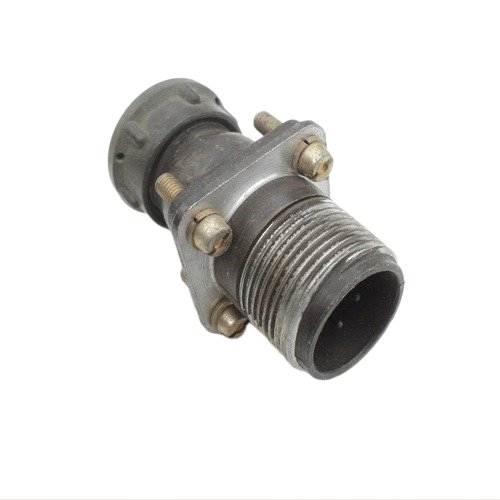

ШРГ20ПЭШ7 — это герметичный цилиндрический электрический разъём из серии ШРГ, предназначенный для надёжного соединения в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

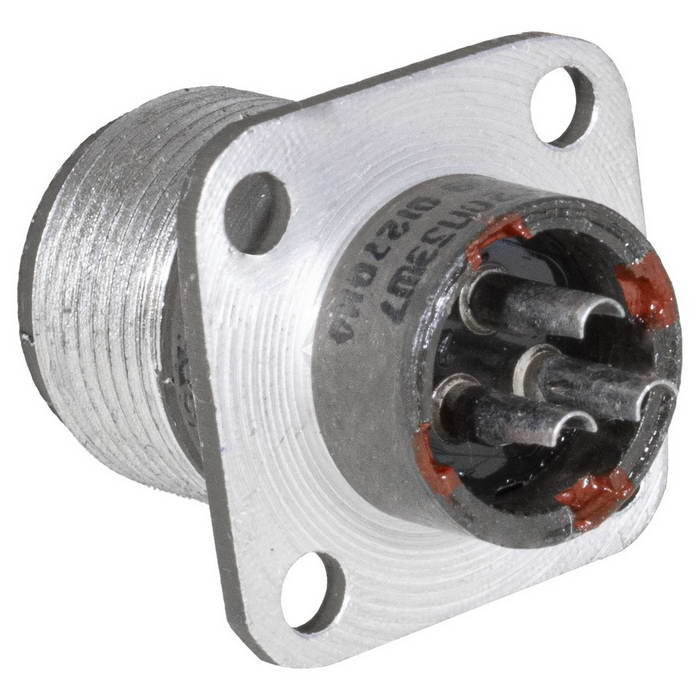

Это приборная вилка без патрубка на 3 контакта диаметром 2,5 мм.
"ШРГ" указывает на герметичный тип, "20" — условный размер корпуса, "П" — блочное исполнение без патрубка, "Э" — для экранированного кабеля, "Ш" — вилка, "7" — комбинация контактов. +2
Контакты покрыты серебром, монтаж — пайкой.​

Технические характеристики

Разъём выдерживает рабочее напряжение до 850 В и ток до 35 А на контакт.​
Работает при температурах от -60°C до +60°C (с перегревом контактов до +110°C), герметичен до 9,8×10⁴ Па (утечка воздуха не более 2 л/ч). +1
Климатическое исполнение — УХЛ, наработка — минимум 1000 часов, срок хранения — 15 лет.

Механическая стойкость

Выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с² (30g).
Одиночные удары — до 5000 м/с² (500g), многократные — 350 м/с² (35g), линейные нагрузки — 2000 м/с² (200g). +2
Количество соединений-расъединений — до 500.​
