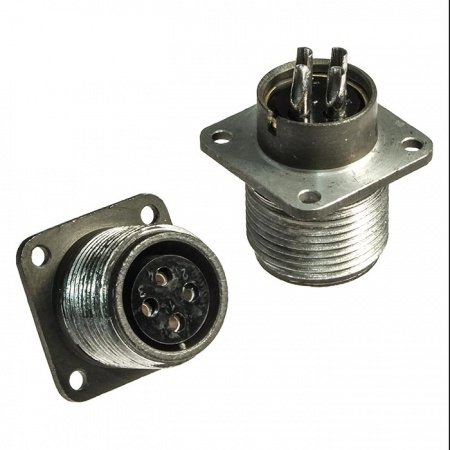

ШР55П6ЭГ6Н (часто обозначается как ШР55П6ЭГ6) — это блочная приборная розетка, представляющая собой электрический разъём из серии ШР, предназначенный для подключения в цепях постоянного и переменного тока.

Назначение

Она используется в авиационной, судостроительной и общей электротехнической технике для надёжного соединения электрических цепей. Конструкция обеспечивает герметичность и устойчивость к внешним воздействиям, включая вибрацию и удары.

Основные характеристики

• Материал контактов: серебро или никель.

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Амплитудное напряжение цепи: до 850 В.

• Рабочая температура: до +60 °C, с возможностью работы при пониженном давлении (1,3×10⁻⁴ Па).

Надёжность

Соединитель выдерживает 500 циклов сочленения-расчленения и имеет минимальную наработку 1000 часов. Он устойчив к синусоидальной вибрации (1–5000 Гц, до 300 м/с²), одиночным ударам (до 5000 м/с²) и многократным (до 350 м/с²).

Расшифровка обозначения

ШР — тип соединителя; 55 — условный размер корпуса; П — приборное исполнение; 6 — количество контактов (или рядов); Э — повышенная герметичность; Г — с гайкой; 6 — серия; Н — возможно, модификация с особыми контактами.
