Назначение изделия

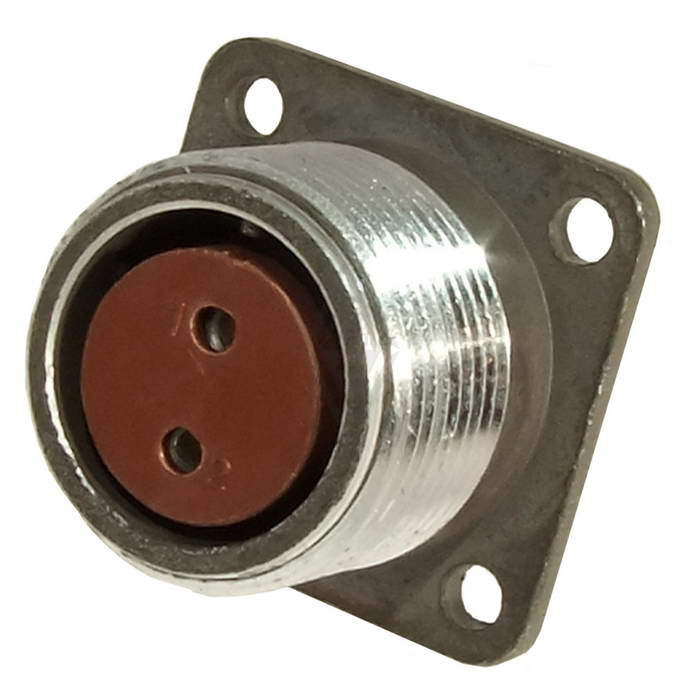

ШРП6ЭГ6 Коннектор «5» — приборная розетка низкочастотного цилиндрического соединителя серии ШР. Изделие относится к категории ШР и предназначено для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного тока. Соединители этой серии применяются в электро- и контрольно-измерительных приборах, где требуется надёжное электрическое соединение с возможностью многократного сочленения и расчленения.

Конструкция соединителя рассчитана на работу при частоте тока до 3 МГц и напряжении до 850 В (амплитудное значение). Такие параметры делают розетку востребованной в измерительной технике, приборах контроля и управления, а также в других устройствах, где необходима передача сигнала и питания по одному разъёму.

Подтверждённые особенности конструкции

Модель выполнена в негерметичном исполнении, климатическое исполнение — УХЛ. Соединение корпусов резьбовое, поляризация одношпоночная, что исключает неправильную стыковку и обеспечивает стабильное положение ответных частей при эксплуатации. Монтаж контактов производится пайкой.

Модель имеет 6 контактов, различающихся по диаметру и токовой нагрузке. Ниже приведены подтверждённые электрические и эксплуатационные параметры изделия.

• Количество контактов — 6: три контакта диаметром 2,5 мм и три контакта диаметром 9 мм.
• Сопротивление контакта — не более 1 мОм для контактов диаметром 2,5 мм и не более 0,15 мОм для контактов диаметром 9 мм.
• Максимальная токовая нагрузка — 35 А на контакт диаметром 2,5 мм и 200 А на контакт диаметром 9 мм, суммарно до 675 А.
• Сопротивление изоляции — не менее 5000 МОм.
• Ресурс — 500 сочленений-расчленений.
• Наработка — 1000 часов.
• Срок хранения — 15 лет.
• Материал контактов — серебро или никель.
• Приёмка — «5».

Применение и условия эксплуатации

Розетка ШРП6ЭГ6 Коннектор «5» применяется в составе электрических цепей постоянного и переменного тока в электро- и контрольно-измерительных приборах. Благодаря сочетанию контактов разного диаметра изделие позволяет одновременно коммутировать как силовые, так и сигнальные линии в рамках одного соединителя. Резьбовое соединение и одношпоночная поляризация обеспечивают механическую устойчивость стыка и предотвращают ошибки при сборке.

Климатическое исполнение УХЛ и негерметичная конструкция определяют область применения: изделие рассчитано на работу в умеренном и холодном климате в условиях, не требующих полной герметизации разъёма. Монтаж выполняется пайкой, что предполагает наличие соответствующего паяльного оборудования и квалификации у исполнителя.

Соответствие стандартам

Изделие соответствует ТУ ГЕ0.364.108, ОСТ В 0121-91 и другим действующим нормативным документам для соединителей серии ШР. Указанные стандарты регламентируют требования к электрическим параметрам, конструкции и условиям эксплуатации низкочастотных цилиндрических соединителей.

Ключевые параметры для подбора

1. Тип изделия — приборная розетка низкочастотного цилиндрического соединителя серии ШР.
2. Число контактов и их диаметры — 6 контактов: 3 по 2,5 мм и 3 по 9 мм.
3. Напряжение — до 850 В амплитудного значения.
4. Частота тока — до 3 МГц.
5. Исполнение — негерметичное, климатика УХЛ, резьбовое соединение, одношпоночная поляризация.
6. Приёмка — «5».

При подборе ответной части и кабеля следует учитывать диаметры контактов, способ монтажа пайкой и требования к токовой нагрузке по каждой группе контактов. Изделие поставляется в соответствии с указанной приёмкой «5», что подтверждает его пригодность для применения в ответственных электро- и контрольно-измерительных приборах.
