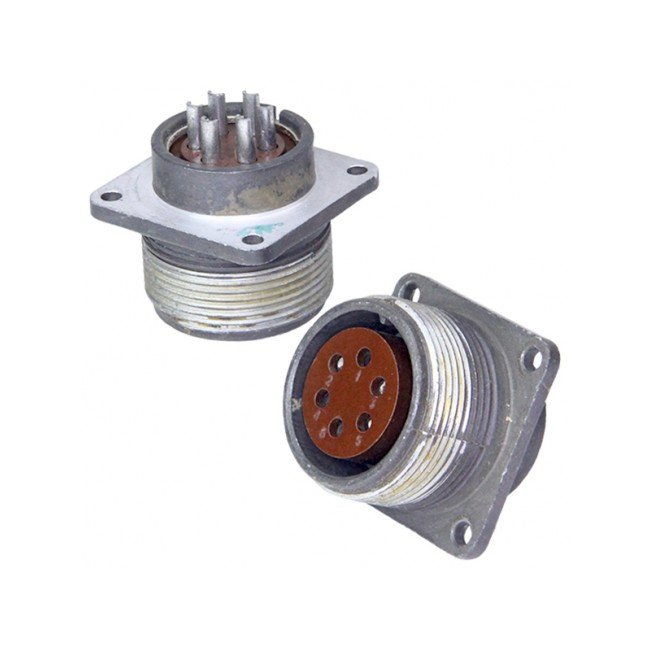

ШР55П6ЭГ6-К (часто обозначается как ШР55П6ЭГ6) — это приборная розетка низкочастотного цилиндрического электрического соединителя серии ШР.

Назначение

Соединители ШР предназначены для подключения экранированных или неэкранированных кабелей в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Они подходят для внутреннего и наружного применения в климатическом исполнении УХЛ (умеренный и холодный климат), с защитой от пыли и воды при использовании потребителем.

Конструкция

Это негерметичный разъём приборного типа без патрубка, с резьбовым соединением и монтажом путём пайки. Условный размер корпуса — 55, количество контактов — 6 (диаметры 2,5 мм и 9 мм). Материал контактов — серебро или никель.

Технические характеристики

Максимальная токовая нагрузка на одиночный контакт: 35 А для Ø 2,5 мм и 200 А для Ø 9 мм; общая — до 675 А. Сопротивление изоляции — не менее 5000 МОм, переходное сопротивление контактов — минимальное (до 1 мОм и 0,15 мОм). Рабочая температура — до +60°C, срок службы — 15 лет хранения, наработка — не менее 1000 часов, количество соединений-расчленений — 500.

Надёжность
