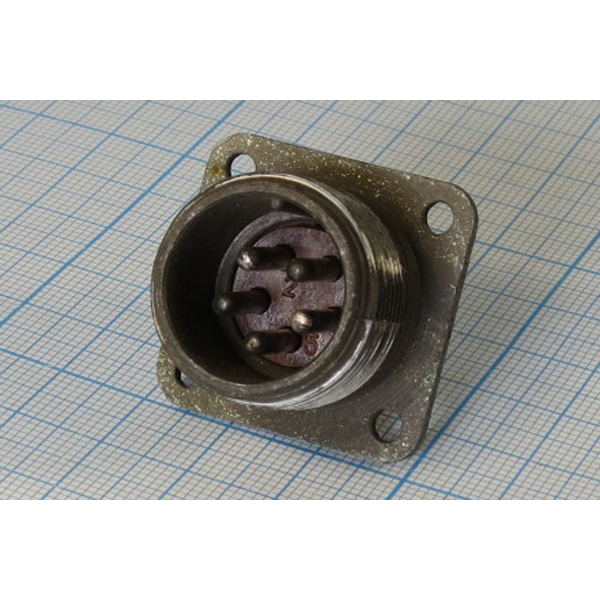

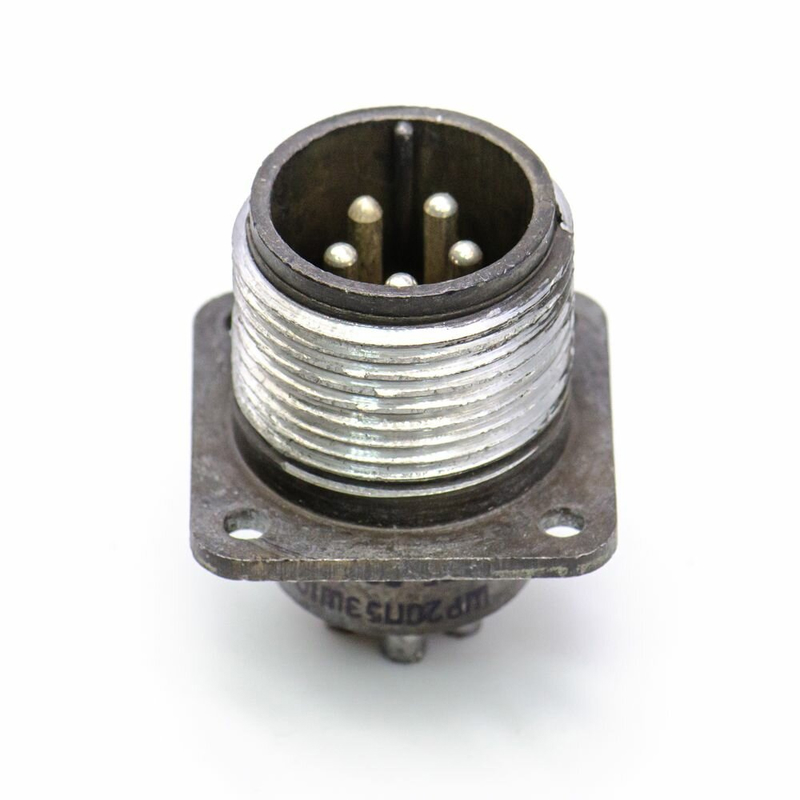

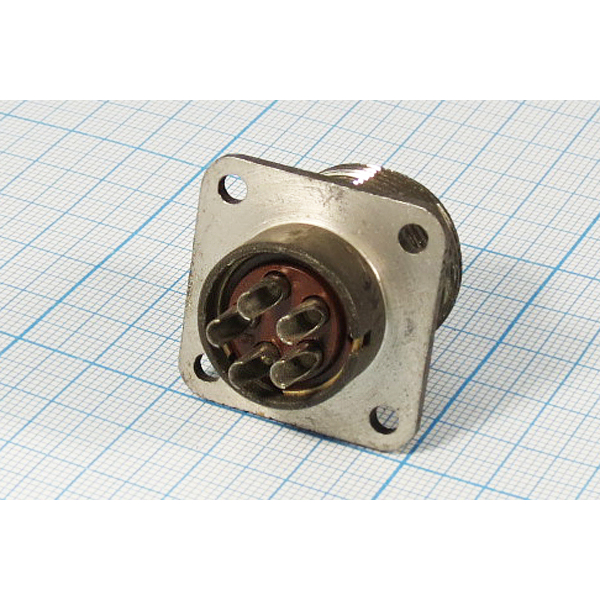

вилка приборная ШРГ20П5ЭШ10 (63 г.) представляет собой разъем, предназначенный для соединения электроцепей с постоянным или переменным током. Она используется в различных электрических установках и имеет несколько ключевых характеристик.

Основные характеристики

• Тип соединителя : ШРГ (штепсельный разъем).
• Количество контактов : 5.
• Диаметр контактов : 2,5 мм.
• Максимальная токовая нагрузка на одиночный контакт : до 25 А.
• Общая максимальная токовая нагрузка : до 125 А.
• Рабочее напряжение : до 850 В.
• Сопротивление контакта : не более 1 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Конструктивные особенности

вилка ШРГ20П5ЭШ10 имеет негерметичный тип соединения и может использоваться в климатических условиях УХЛ. Материалы, из которых изготовлены контакты, включают серебро и никель, что обеспечивает хорошую проводимость и устойчивость к коррозии. Корпус может быть выполнен из пластика или карболита, что делает его легким и прочным.

Применение

Данный разъем применяется в различных областях, включая:

• Электроника.
• Энергетика.
• Автоматика.

Он подходит для использования в условиях с высоким уровнем механических воздействий и вибраций, что делает его надежным выбором для промышленных применений.

Аналоги и совместимость

Ответными частями для вилки ШРГ20П5ЭШ10 являются различные розетки, такие как:

• розетка кабельная ШР20П5НШ10.
• розетка кабельная ШР20П5ЭШ10.

Таким образом, данная вилка является частью широкой системы разъемов, обеспечивающих надежное соединение в электрических цепях.
