Назначение

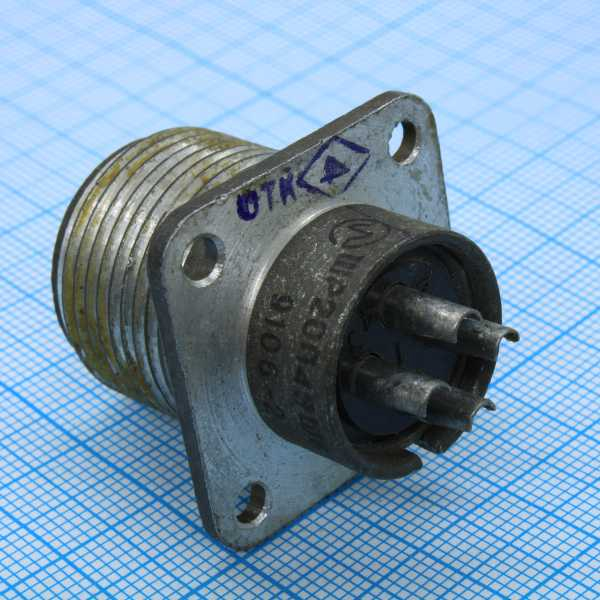

ШРП4ЭШ8 — это электрический соединитель серии ШР с резьбовым соединением, предназначенный для надёжного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие используется при монтаже внутренних цепей оборудования и выпускается в вариантах вилки и розетки.

Соединитель оснащён четырьмя контактами диаметром 2,5 мм. Конструкция рассчитана на передачу рабочих токов и сохранение стабильного электрического контакта в условиях эксплуатации аппаратуры.

Варианты исполнения

В рамках серии предусмотрены следующие исполнения:

• вилка приборного или блочного типа;
• розетка кабельного типа;
• приборное исполнение без патрубка;
• исполнение с гайкой фиксации и одношпоночной поляризацией.

Вариант П4 указывает на приборное исполнение без патрубка. Обозначение ЭШ8 относится к экранированному кабелю, гайке фиксации и одношпоночной поляризации.

Подтверждённые электрические характеристики

Разъём рассчитан на работу при напряжении до 850 В постоянного или переменного тока. Номинальный ток составляет 25 А на контакт, максимальное значение — 35 А. Четыре контакта диаметром 2,5 мм формируют независимые цепи для подключения аппаратуры.

Сопротивление изоляции составляет не менее 5000 МОм. Это обеспечивает надёжное разделение цепей и снижает вероятность токов утечки в рабочем диапазоне напряжений.

Подтверждённые механические и климатические характеристики

Соединитель выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с². Ударные нагрузки допускаются до 5000 м/с², линейное ускорение — 2000 м/с². Рабочая температура находится в пределах от минус 60 до плюс 60 градусов Цельсия. Перегрев контактов может достигать плюс 110 градусов Цельсия без нарушения работоспособности.

Заявленный срок службы составляет не менее 1000 часов при 500 циклах соединений. Срок сохраняемости изделия — 15 лет.

Применение

ШРП4ЭШ8 применяется во внутренних цепях радиоэлектронной и радиотехнической аппаратуры. Климатическое исполнение изделия — УХЛ2 по ГОСТ 15150-69. Такое исполнение допускает эксплуатацию в умеренно холодном климате при размещении внутри помещений или оболочек оборудования.

Для наружного монтажа требуется дополнительная защита от внешних факторов. Соединитель подходит для стационарного подключения блочной и приборной аппаратуры, а также для кабельных соединений при совместном использовании с ответным разъёмом серии ШР.
