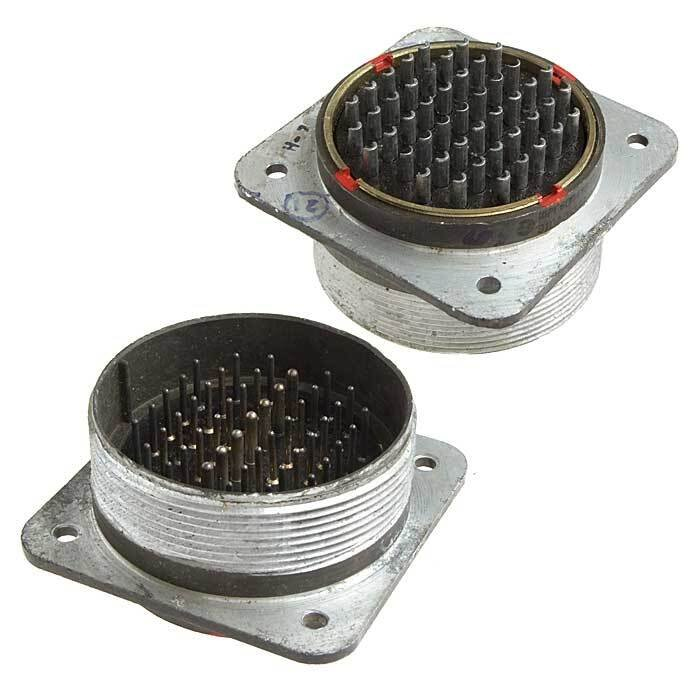

ШРГ60П47ЭШ2 — это вилка приборная низкочастотного цилиндрического герметичного соединителя, предназначенная для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В.

Расшифровка обозначения

Обозначение расшифровывается так: ШРГ — тип соединителя, 60 — условный размер корпуса, П — без патрубка, 47 — количество контактов (40 шт. диаметром 1,5 мм и 7 шт. диаметром 2,5 мм), Э — для экранированного кабеля, Ш — вилка, 2 — сочетание контактов.

Технические характеристики

Рабочий ток: до 7 А на контактах 1,5 мм и до 17,5 А на 2,5 мм; сопротивление контактов — 2,5 мОм (1,5 мм) и 1 мОм (2,5 мм); сопротивление изоляции — не менее 5000 МОм. +1
Метод монтажа — пайка, сочленение — резьбовое, покрытие контактов — серебро; количество циклов соединений — 500, наработка — минимум 1000 часов. +1
Габариты — не более 63,3×72×72 мм; скорость утечки воздуха — не более 2 л/ч при давлении 9,8·10^4 Па.​

Условия эксплуатации

Диапазон температур: от -60°C до +60°C (до +110°C с учетом перегрева контактов); вибрация — 1–5000 Гц с ускорением 300 м/с²; удары — до 5000 м/с² (одиночный) и 350 м/с² (многократный). +1
Климатическое исполнение — УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли и влаги); пониженное давление — до 1,3·10^{-4} Па.
