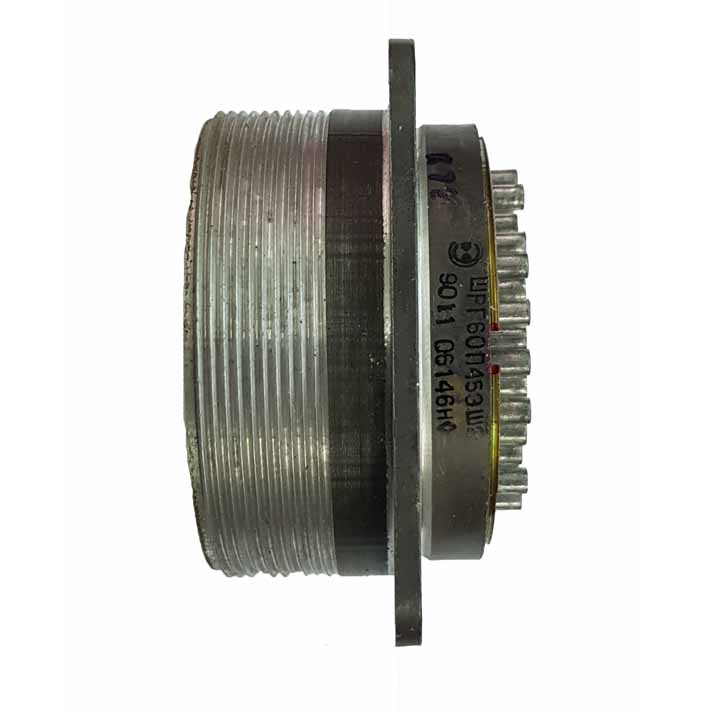

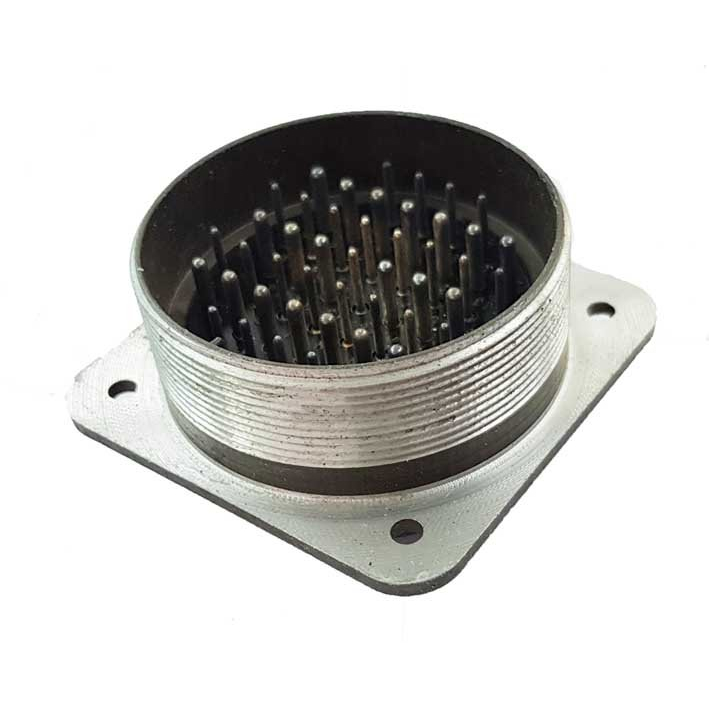

ШРГ60П45ЭШ2 — это блочная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она является герметичным соединителем, который применяется для соединения и разъединения электрических цепей, проводов и кабелей в различных устройствах.

Основные характеристики

• Тип соединителя : ШРГ (низкочастотный цилиндрический).
• Конструктивное исполнение : без патрубка.
• Количество контактов : 45.
• Максимальное рабочее напряжение : 850 В (амплитудное значение).
• Частота работы : до 3 МГц.
• Климатическое исполнение : УХЛ (для работы в условиях с повышенной влажностью и температурными колебаниями).

Конструкция и механические свойства

• Метод монтажа : пайка.
• Резьбовое сочленение : обеспечивает надежное соединение.
• Герметичность : выдерживает перепады давления до 9,8 ? 10^4 Па, скорость утечки воздуха не превышает 2 л/ч.
• Температурный диапазон : от -60 °C до +110 °C.
• Вибрация : диапазон частот от 1 до 5000 Гц, максимальное ускорение — 300 м/с? (30g).
• Удары : одиночные до 5000 м/с? (500g) и многократные до 350 м/с? (35g).

Применение

вилка ШРГ60П45ЭШ2 используется в различных областях электроники и радиоаппаратуры, обеспечивая надежное подключение в условиях, требующих высокой степени защиты от внешних факторов. Она может использоваться как в стационарных, так и в мобильных установках. Данный соединитель гарантирует долговечность и надежность работы, что делает его подходящим выбором для профессионального применения.
