Назначение изделия

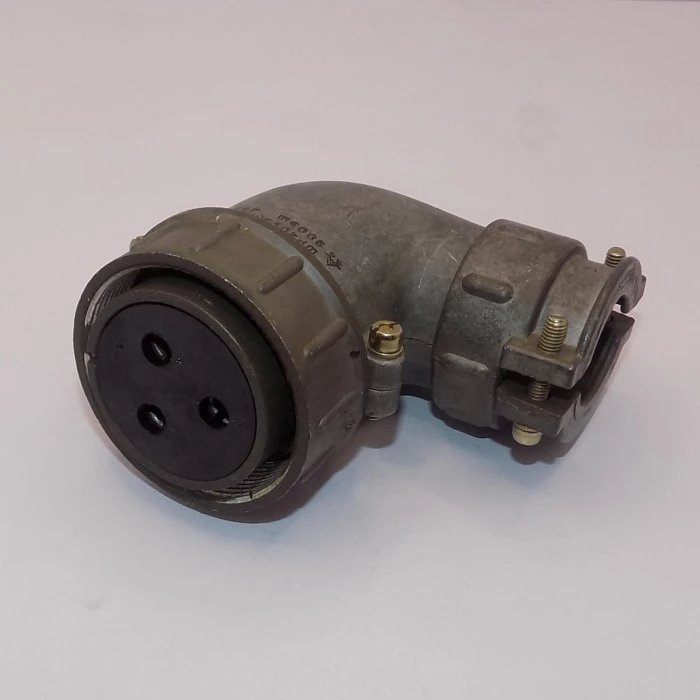

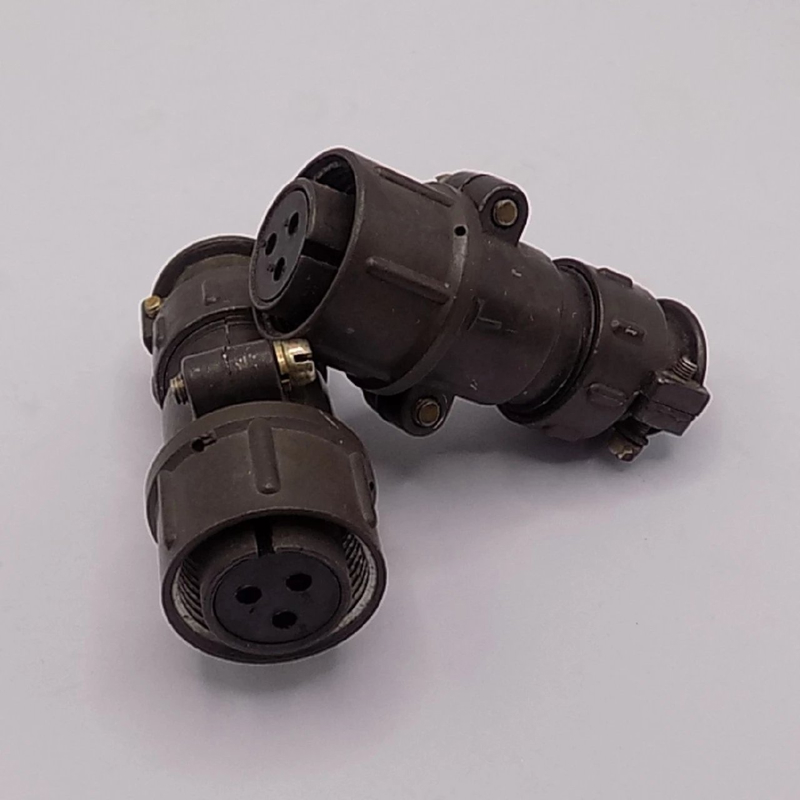

ШРП3НШ3Н «Розетка кабельная» — низкочастотный цилиндрический разъём-розетка серии ШР, выпускаемый под торговым наименованием «Коннектор». Изделие предназначено для присоединения кабеля к прибору, щиту или распределительному блоку в составе низковольтных силовых и сигнальных цепей. Розетка относится к соединителям общего назначения и применяется в радиоэлектронной и промышленной аппаратуре, где требуется разъёмное соединение кабельной линии с оборудованием.

Буквенное обозначение «Ш3» в маркировке указывает на тип контактного набора и посадочное место для ответной вилки или плагина. Указание «Коннектор „5“» в наименовании относится к исполнению розетки с контактным набором, рассчитанным на работу в низковольтных цепях. Приёмка изделия — «5».

Конструктивные особенности

Серия ШР использует цилиндрический корпус с резьбовым соединением, которое обеспечивает надёжную фиксацию сочленённых частей и устойчивость к вибрационным нагрузкам. Контакты в розетке выполнены под гнёзда, а в кабельный патрубок заводится неэкранированный кабель, закрепляемый гайкой или зажимным кольцом.

Монтаж выполняется объёмным способом — навесным, без встраивания в панель, что удобно при прокладке кабельных линий и сборке распределительных блоков. Климатическое исполнение подобных разъёмов рассчитано на широкий диапазон температур и допускает эксплуатацию при высокой влажности и пониженном атмосферном давлении.

Основные технические параметры

• Номинальное напряжение — обычно до 850 В постоянного и переменного тока в зависимости от типа и исполнения.
• Рабочий ток на контакт зависит от диаметра контакта: ориентировочно от 7 до 20 А для контактов диаметром от 1,5 до 2,5 мм в типовых ШР-разъёмах.
• Сопротивление контакта не превышает единиц миллиом.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.
• Диапазон рабочих температур — примерно от минус 60 до плюс 60 градусов Цельсия.
• Тип соединения корпуса — резьбовое, с фиксацией кабеля гайкой или зажимным кольцом.

Область применения

Розетки серии ШР востребованы там, где необходимо быстрое и надёжное разъёмное соединение кабеля с аппаратурой: в пультах управления, измерительных приборах, блоках питания, промышленных шкафах и распределительных устройствах. Они используются в цепях постоянного и переменного тока, как правило, при напряжениях до нескольких сотен вольт — конкретный предел определяется типом контактов и условиями эксплуатации.

Навесной монтаж делает такие розетки удобными для кабельных сборок, удлинителей и переходных соединений, где не требуется врезка в панель. Резьбовое сочленение препятствует самопроизвольному разъединению под действием вибрации, что важно для подвижного оборудования и транспортной техники.

Расшифровка обозначения и подбор

В обозначениях серии ШР буква или цифра после «НШ» может указывать на тип контактного набора либо на модификацию изделия. Обозначение «Ш3» часто соответствует определённому составу диаметров контактов и их количеству. Указание «Коннектор „5“» в наименовании, как правило, относится к типу контактного набора для розетки или к модификации разъёма с соответствующим набором отверстий.

Точная трактовка маркировки требует сверки с конкретными техническими условиями или паспортом изделия, например с ОСТ В 11 0121-91 или бРО.364.028 ТУ. При подборе ответной части рекомендуется ориентироваться на полное обозначение разъёма, тип контактного набора и требуемые токовые характеристики.

Что уточнить перед заказом

1. Полное обозначение розетки и ответной вилки для проверки совместимости контактных наборов.
2. Количество контактов и их диаметр, исходя из требуемого рабочего тока.
3. Номинальное напряжение и род тока в конкретной цепи.
4. Условия эксплуатации: температура, влажность, вибрация, пониженное давление.
5. Тип и диаметр заводимого неэкранированного кабеля для подбора крепления патрубка.

Артикул изделия — 11452, категория — ШРП, производитель указан как «Коннектор».
