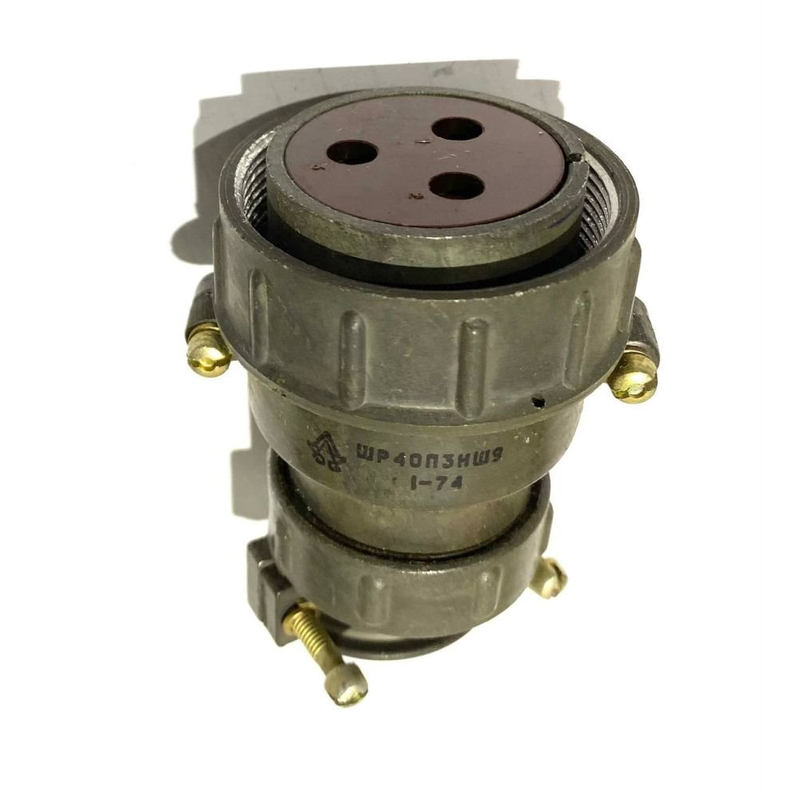

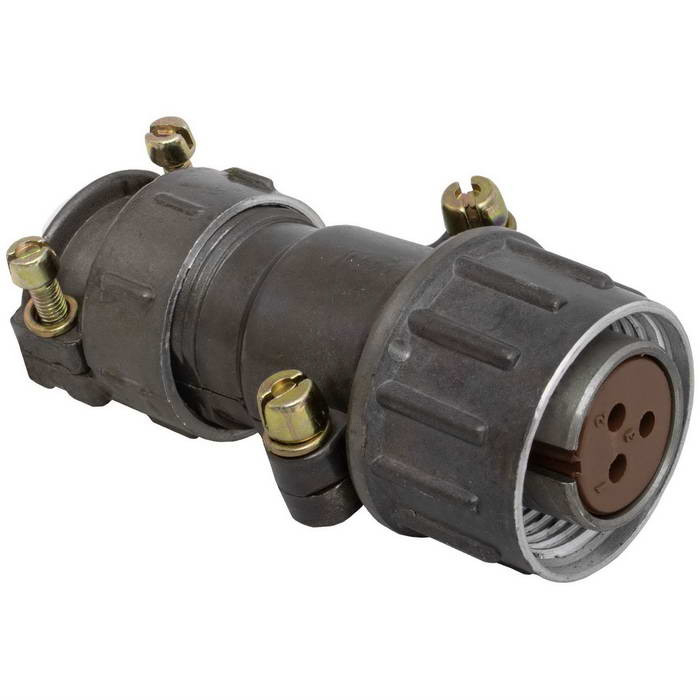

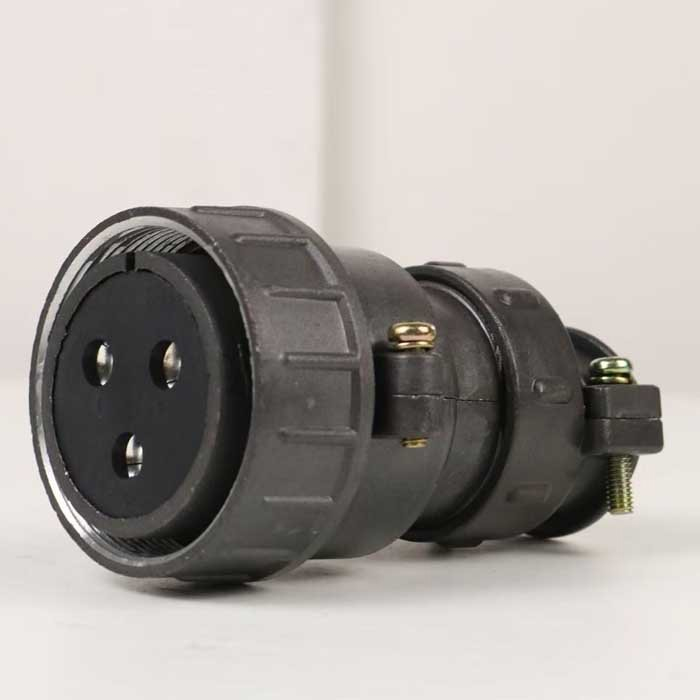

ШРП3НШ3Н — это кабельная розетка из серии низкочастотных цилиндрических соединителей ШР, предназначенная для надежного подключения электрических цепей.​

Расшифровка обозначения

Обозначение расшифровывается как: ШР (тип соединителя), условный размер корпуса (например, 20 или 32 в аналогичных моделях), П (прямой патрубок), 3 (количество контактов, диаметром 1,5–2,5 мм), Н (для неэкранированного кабеля), Ш (розетка), 3 (сочетание контактов), Н (покрытие контактов никелем).

Назначение

Используется для соединения и разъединения проводов или кабелей в электро- и радиоаппаратуре, работает в цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.

Технические характеристики

Соединители негерметичные, климатического исполнения УХЛ, с пластмассовым корпусом. Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 сочленений-расчленений и наработка 1000 часов.​

Выдерживают вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные), пониженное давление (1,3×10⁻⁴ Па) и температуры от -60 до +60 °С.

Применение

Подходит для радиотехнической и электронной аппаратуры в условиях вибраций, ударов и экстремальных температур.
