Назначение

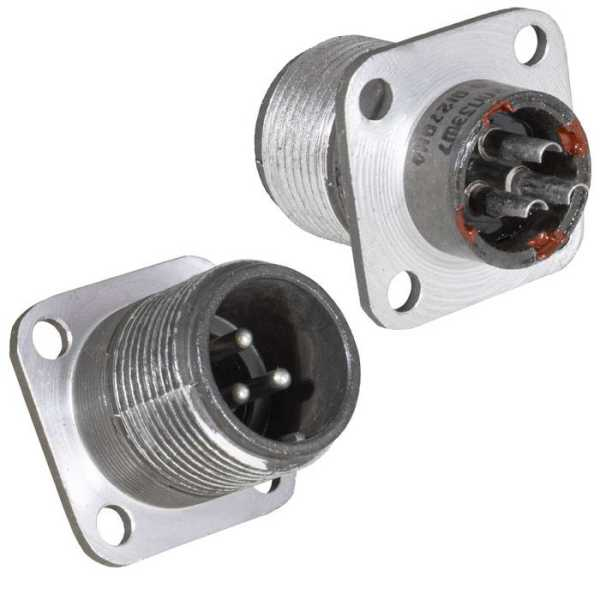

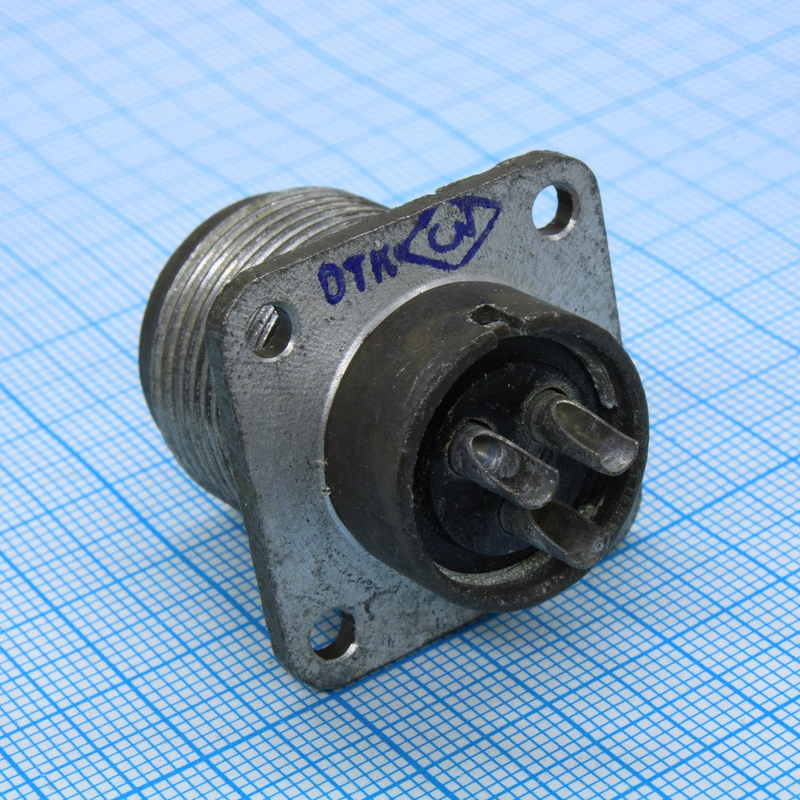

Разъём ШРП3ЭШ9 «5» с артикулом 11198 относится к категории ШРП и представляет собой низкочастотный цилиндрический герметичный разъём-вилку приборного блочного исполнения. Изделие предназначено для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Соединитель рассчитан на работу с постоянным и переменным током частотой до 3 МГц при амплитудном напряжении до 850 В. Исполнение приёмки «5» и год выпуска 2020 зафиксированы в характеристиках товара.

Технические характеристики

Электрические параметры

• количество контактов — 3;
• диаметр контактов — 2,5 мм;
• ток на контакт — до 25 А, общий ток — до 75 А;
• сопротивление контакта — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочая частота — до 3 МГц;
• амплитудное напряжение — до 850 В.

Показатели надёжности

• ресурс соединений-расчленений — не менее 500 циклов;
• наработка — не менее 1000 часов.

Условия эксплуатации

Разъём работает в диапазоне температур от минус 60 до плюс 60 градусов Цельсия с учётом допустимого перегрева контактов до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3×10⁻⁴ Па.

Климатическое исполнение — УХЛ. Соединитель подходит для внутреннего и наружного применения при обеспечении защиты от пыли и влаги.

Механическая стойкость

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 30 g. Допускаются одиночные механические удары с ускорением до 500 g и многократные удары с ускорением до 35 g. Линейное ускорение может достигать 2000 м/с².

Такие параметры механической стойкости позволяют применять разъём в аппаратуре, которая подвергается вибрационным и ударным нагрузкам.

Конструктивные особенности и применение

Исполнение разъёма — вилка приборная, без патрубка. Соединитель предназначен для экранированного кабеля. В обозначении отражены категория ШРП, три контакта, исполнение ЭШ для экранированного кабеля, серия 9 и приёмочный вариант «5».

Изделие применяется при комплектации радиоэлектронных блоков, измерительной и радиотехнической аппаратуры, где требуется разъёмное герметичное соединение с экранированием и высокой механической стойкостью. Артикул 11198 служит идентификатором данного исполнения в категории ШРП.
