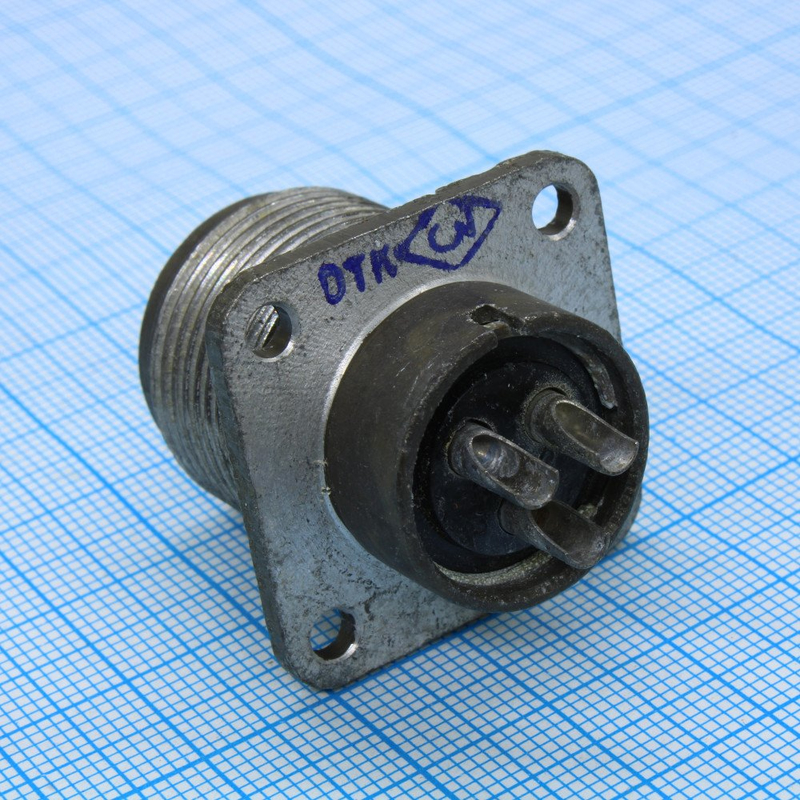

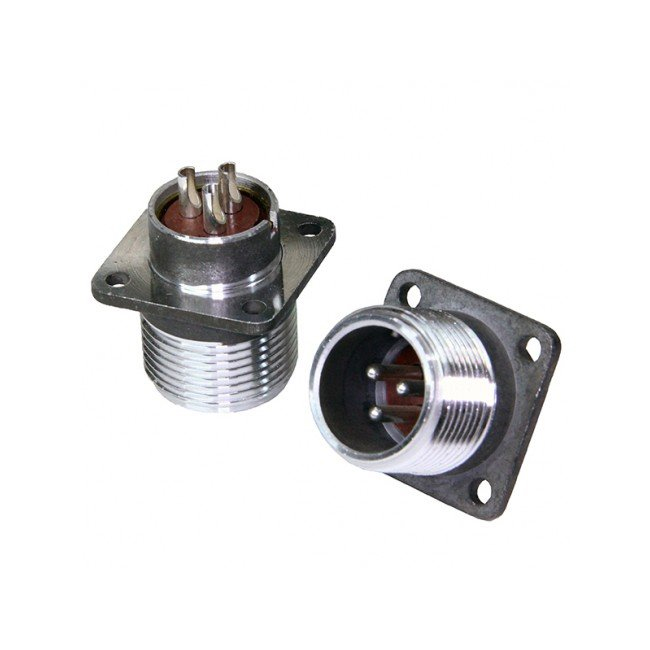

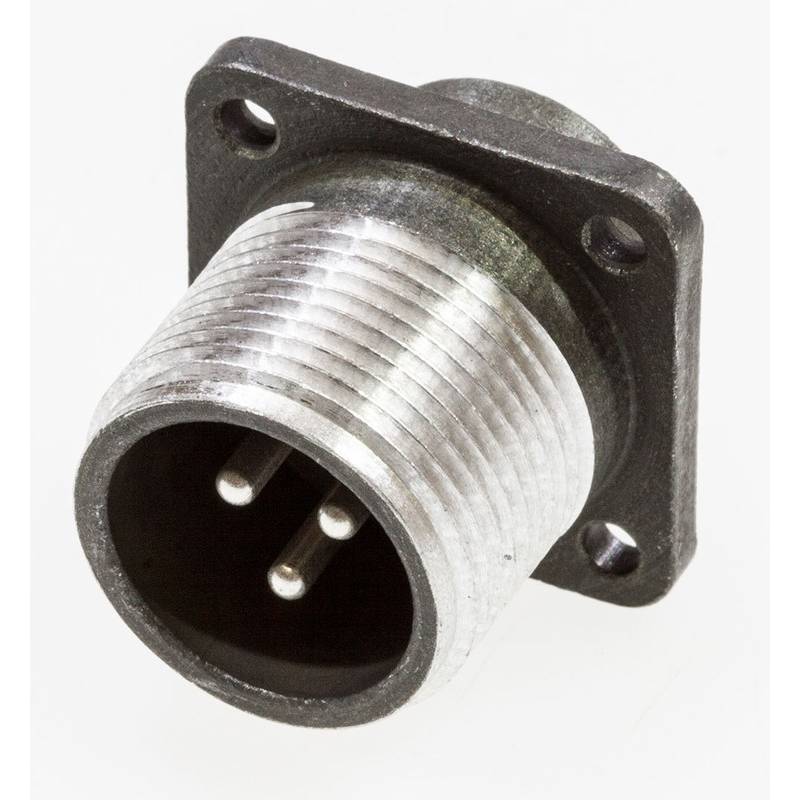

ШРП3ЭШ7 ВИЛКИ 2020г «5»

Цена: ПОД ЗАКАЗ

Технические характеристики

ШРГ20П3ЭШ7 вилка

ШРГ20П3ЭШ7 — это блочная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре. Она представляет собой герметичный цилиндрический соединитель, который применяется для соединения электрических цепей в условиях, где требуется защита от внешних факторов.

Основные характеристики

Рабочее напряжение : до 850 В (переменный и постоянный ток).
Максимальная токовая нагрузка : до 6 А на каждый контакт и до 20 А на соединитель в целом.
Количество контактов : 3.
Диаметр контактов : 2,5 мм.
Покрытие контактов : серебро.
Сопротивление изоляции : не менее 5000 МОм.
Минимальная наработка : 1000 часов.
Срок хранения : не менее 15 лет.

Конструкция и исполнение

вилка ШРГ20П3ЭШ7 имеет конструктивное исполнение без патрубка (обозначение "П"). Она может использоваться как с экранированными, так и с неэкранированными кабелями. Основные элементы конструкции включают:

Резьбовая фиксация : обеспечивает надежное соединение.
Герметичный корпус : защищает от пыли и влаги, что позволяет использовать вилку как внутри помещений, так и на улице при соответствующей защите.

Условия эксплуатации

вилка может работать в широком диапазоне температур — от -60 °C до +60 °C. Она также устойчива к механическим воздействиям, включая вибрации и удары, что делает её подходящей для использования в различных условиях.

Применение

ШРГ20П3ЭШ7 используется для соединения и разъединения электрических цепей в различных типах электро- и радиоаппаратуры. Она подходит для низкочастотных приложений с частотой до 3 МГц. Таким образом, ШРГ20П3ЭШ7 является надежным и универсальным решением для подключения оборудования в условиях, требующих высокой степени защиты.

Описание

Назначение

ШРП3ЭШ7 ВИЛКИ «5» (артикул 11196) — блочная вилка цилиндрического герметичного исполнения, относящаяся к категории ШРП. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре и используется для соединения и разъединения электрических цепей в условиях, требующих защиты от пыли, влаги и других внешних факторов.

Соединитель рассчитан на эксплуатацию внутри помещений и на открытом воздухе при соответствующей защите. Приёмка «5» и год выпуска 2020 указывают на принадлежность изделия к контролируемой партии.

Подтверждённые особенности

Изделие имеет следующие заявленные характеристики:

рабочее напряжение до 850 В переменного и постоянного тока;
максимальная токовая нагрузка до 6 А на каждый контакт и до 20 А на соединитель в целом;
количество контактов — 3;
диаметр контактов — 2,5 мм;
покрытие контактов — серебро;
сопротивление изоляции не менее 5000 МОм;
минимальная наработка — 1000 часов;
срок хранения не менее 15 лет.

Конструктивное исполнение изделия — без патрубка, что отражено в обозначении «П». Вилка оснащена резьбовой фиксацией, обеспечивающей механически надёжное соединение. Герметичный корпус защищает внутренние элементы от пыли и влаги. Изделие допускает применение как с экранированными, так и с неэкранированными кабелями.

Электрические и эксплуатационные параметры

Диапазон рабочих температур составляет от -60 °C до +60 °C. Соединитель устойчив к механическим воздействиям, включая вибрации и удары. Рабочая частота ограничена значением до 3 МГц, что определяет использование в низкочастотных цепях.

Применение

ШРП3ЭШ7 ВИЛКИ «5» применяется для подключения и разъединения электрических цепей в различных типах электро- и радиоаппаратуры. Герметичное исполнение и серебряное покрытие контактов позволяют использовать изделие в аппаратуре, работающей при воздействии влаги и пыли, при условии соответствующей защиты места установки.

Соединитель подходит для стационарного и переносного оборудования, где требуется многократное соединение и разъединение цепей. Низкочастотный режим работы до 3 МГц и заявленные токовые характеристики делают его пригодным для цепей питания и сигнальных цепей в пределах указанных параметров.
