Назначение

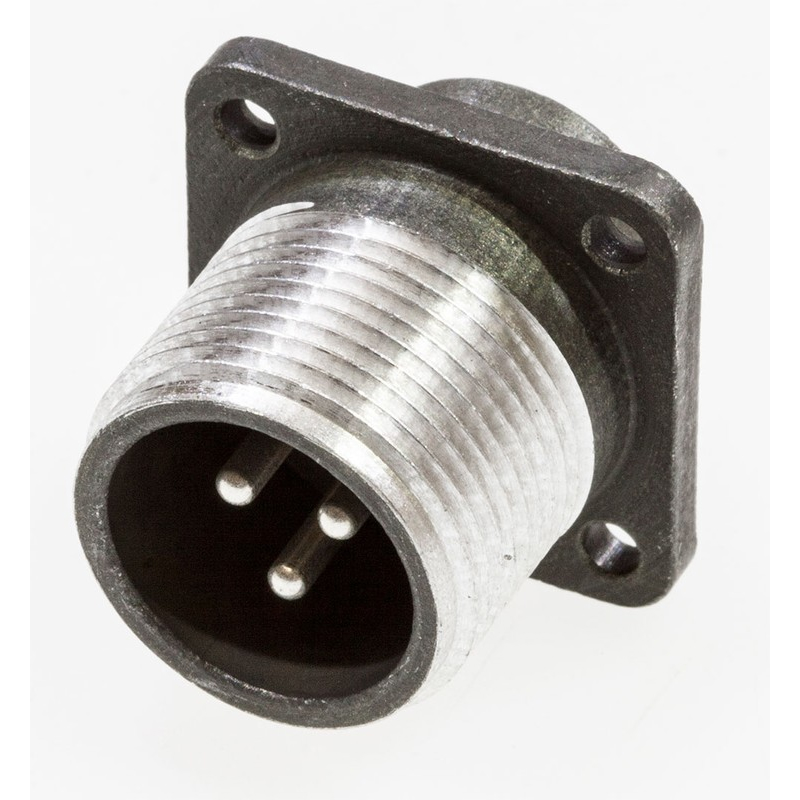

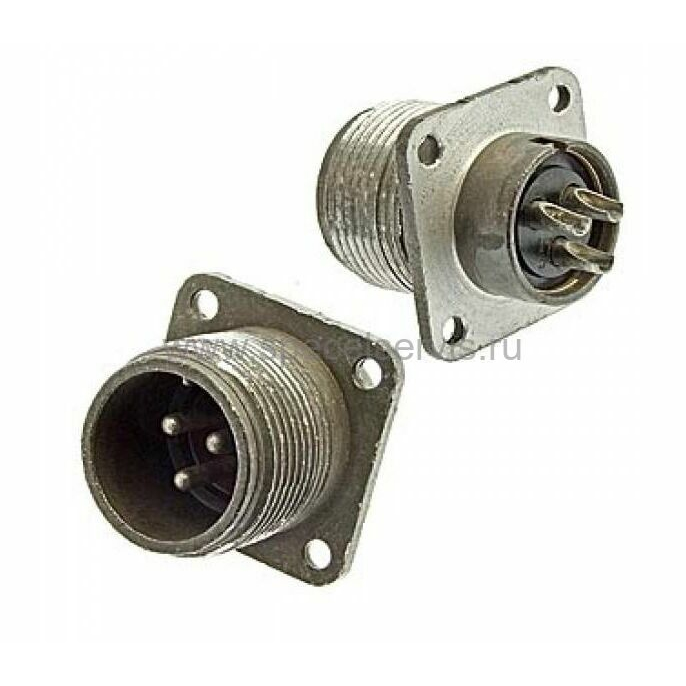

ШРП3ЭШ7 представляет собой низкочастотный цилиндрический электрический соединитель блочного типа, предназначенный для работы в цепях постоянного и переменного тока. Изделие используется для объёмного монтажа в аппаратуре и обеспечивает надёжное разъёмное соединение силовых линий. Разъём рассчитан на подключение трёхфазной нагрузки или трёх независимых силовых проводников в условиях, где требуется стабильный контакт при повышенных токах и напряжениях.

Конструктивное исполнение «П» указывает на приборную блочную вилку без патрубка. Буква «Э» в обозначении подтверждает экранированное исполнение, ориентированное на работу с экранированными кабелями и обеспечивающее повышенную помехоустойчивость. Буква «Ш» обозначает штыревые контакты, то есть изделие является вилкой. Цифра «3» показывает количество контактов — три силовых штырьковых контакта.

Подтверждённые технические особенности

Изделие относится к серии цилиндрических разъёмов с резьбовым соединением. Корпус выполнен из алюминиевого сплава А-22, контакты имеют серебряное покрытие, улучшающее проводимость и коррозионную стойкость. Сочленение ответных частей осуществляется резьбовым методом с одношпоночной поляризацией корпуса, что практически исключает ошибочное совмещение.

Электрические параметры

• Максимальное рабочее напряжение — до 850 В постоянного тока (амплитудное значение)
• Рабочий ток на контакт — до 25 А
• Диапазон частот синусоидальных воздействий — от 1 до 5000 Гц
• Сопротивление одного контакта — не более 1 мОм
• Сопротивление изоляции — порядка 5000 МОм
• Диаметр контактов контактного набора номер 7 — около 2,5 мм

Механические и климатические параметры

• Количество циклов сочленения-расчленения — до 500
• Минимальная наработка — около 1000 часов при максимальной рабочей температуре
• Диапазон рабочих температур — от минус 60 до плюс 60 градусов Цельсия, кратковременно с учётом перегрева контактов допустимо до плюс 110 градусов Цельсия
• Относительная влажность — до 98 процентов при температуре плюс 25 градусов Цельсия
• Атмосферное давление — от разреженной среды порядка 1,3 на 10 в минус четвёртой степени Па до повышенного, составляющего десятки на 10 в четвёртой степени Па
• Устойчивость к вибрации — частоты от 1 до 5000 Гц, ускорение около 300 метров на секунду в квадрате
• Ускорение при механическом ударе — до 5000 метров на секунду в квадрате одиночного действия и 350 метров на секунду в квадрате многократного действия

Применение и монтаж

ШРП3ЭШ7 применяется в электротехническом оборудовании, приборах и аппаратуре, где требуется разъёмное подключение трёх силовых цепей. Экранированное исполнение делает разъём пригодным для систем с повышенными требованиями к помехозащищённости, в том числе при работе с экранированными кабелями.

Монтаж контактов осуществляется объёмным способом, как правило, пайкой проводников. Блочная конструкция корпуса позволяет закреплять разъём непосредственно на панели или корпусе аппаратуры. Изделие рассчитано на длительную эксплуатацию в жёстких условиях, включая значительные перепады температур, высокую влажность, вибрационные и ударные нагрузки.

Благодаря сочетанию резьбового сочленения, серебряного покрытия контактов и алюминиевого корпуса разъём обеспечивает стабильное электрическое соединение при токах до 25 А и рабочих напряжениях до 850 В, сохраняя работоспособность в широком диапазоне внешних воздействий.
