Назначение и область применения

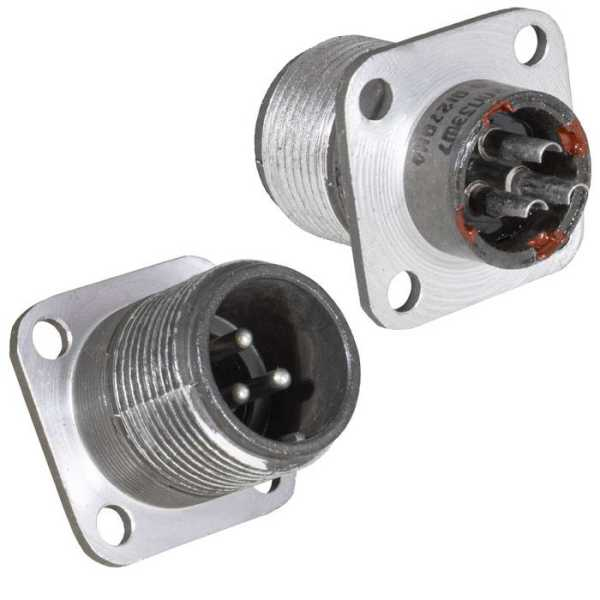

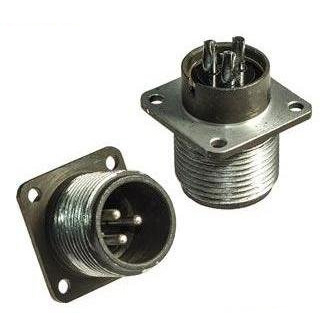

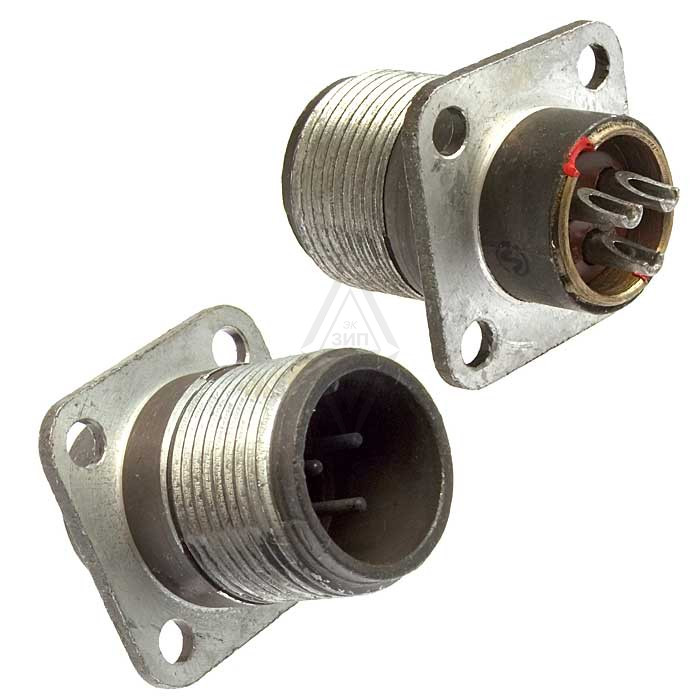

ШРП3ЭШ6 представляет собой приборную вилку из серии ШРП, предназначенную для организации надежного электрического соединения в составе радиоэлектронной аппаратуры, измерительных комплексов и промышленного оборудования. Изделие ориентировано на коммутацию экранированных кабелей и обеспечивает стабильный контакт при работе в условиях повышенных механических и климатических нагрузок. Соединитель допускает эксплуатацию как внутри помещений, так и на открытых объектах с защитой от пыли и влаги.

Конструкция вилки предусматривает прямой вывод под экранированный кабель без патрубка, что упрощает монтаж и сокращает габариты узла сопряжения. Изделие применяется в цепях постоянного и переменного тока, в низкочастотных и высокочастотных трактах, а также в системах автоматики, где требуется многократное сочленение и расчленение соединителя без потери качества контакта.

Технические характеристики

Соединитель ШРП3ЭШ6 имеет три контакта диаметром 1,5 мм и рассчитан на рабочее напряжение до 850 В при токе на контакт до 10 А. Максимальный ток на одиночный контакт достигает 20 А. Проходной диаметр корпуса составляет 24 мм, сопротивление контакта не превышает 2,5 мОм, что обеспечивает низкие потери в точке соединения.

Частотный диапазон работы изделия достигает 3 МГц. Ресурс по числу сочленений и расчленений составляет 500 циклов, наработка — не менее 1000 часов. Эти показатели подтверждают пригодность вилки для ответственных узлов, где важны повторяемость соединения и продолжительный срок службы.

Соединитель сохраняет работоспособность при температуре окружающей среды от минус 60°C до плюс 60°C. С учетом перегрева контактов допустимая температура повышается до плюс 110°C. Изделие также рассчитано на эксплуатацию при пониженном атмосферном давлении до 1,3·10 в минус четвертой степени Па, что расширяет область его использования в авиационной и специальной технике.

Устойчивость к внешним воздействиям

ШРП3ЭШ6 отличается высокой механической стойкостью. Вилка выдерживает следующие виды воздействий:

• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с²;
• одиночные удары с ускорением до 5000 м/с²;
• линейное ускорение до 2000 м/с²;
• климатическое исполнение УХЛ для умеренного и холодного климата;
• эксплуатацию при пониженном давлении до 1,3·10 в минус четвертой степени Па.

Эти свойства позволяют применять соединитель в подвижных установках, на транспорте и в оборудовании, подверженном тряске и ударным нагрузкам.

Маркировка и конструктивные особенности

В обозначении ШРП3ЭШ6 зашифрованы ключевые параметры изделия. Литеры ШРП указывают на тип соединителя — приборное исполнение без патрубка. Цифра 3 обозначает количество контактов. Литера Э свидетельствует о наличии гайки для экранированного кабеля, что обеспечивает корректное подключение экранирующей оплетки. Литера Ш указывает на вилку, а цифра 6 — схему расположения контактов. Артикул изделия — 11194, год выпуска конструкторской документации — 2020.

Прямой вывод под экранированный кабель упрощает разделку и фиксацию кабельной сборки. Гайка для экранированного кабеля обеспечивает надежный электрический контакт экрана с корпусом соединителя, снижая уровень помех и повышая электромагнитную совместимость аппаратуры.

Рекомендации по применению

ШРП3ЭШ6 подходит для использования в низковольтных цепях управления, питания датчиков, подключения исполнительных механизмов и передачи сигналов в экранированных линиях. Изделие может применяться в составе жгутов и кабельных сборок, где требуется разъемное соединение с высокой повторяемостью и защитой от внешних наводок. При монтаже необходимо учитывать диаметр контактов 1,5 мм, проходной диаметр 24 мм и допустимые токовые нагрузки, чтобы обеспечить длительную и безотказную работу соединителя в составе аппаратуры.
