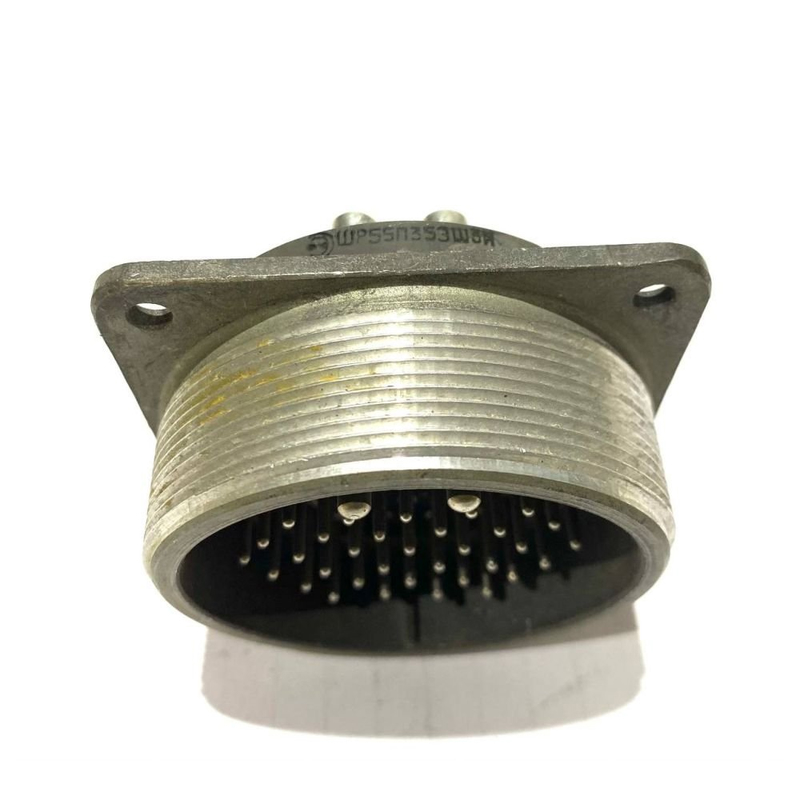

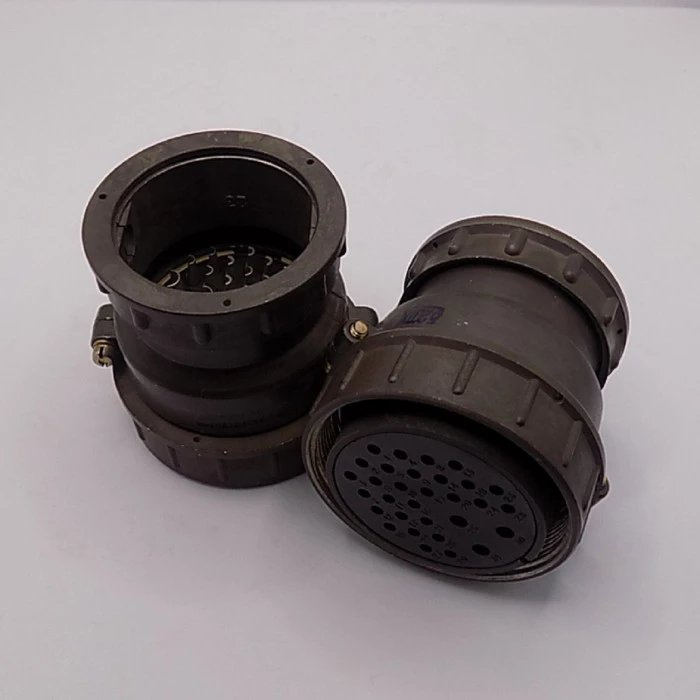

ШР55П31ЭШ3 — это кабельная розетка цилиндрического низкочастотного разъёма общего назначения из серии ШР. Она предназначена для надёжного соединения электрических цепей в различных аппаратах и оборудовании.​

Основные характеристики

Разъём имеет 31 контакт: 14 контактов диаметром 1,5 мм (ток до 20 А), 14 контактов диаметром 2,5 мм (до 35 А) и 3 контакта диаметром 3,5 мм (до 40 А). Максимальная суммарная токовая нагрузка достигает 512 А при напряжении до 850 В переменного или постоянного тока.​

Корпусные детали выполнены из алюминиевого сплава АЛ-11, изоляторы — из прессматериала карболит К-211-3, а контакты — из латуни ЛС59-1 с серебряным или никелевым покрытием (в зависимости от модификации).​

Условия эксплуатации

Соединитель выдерживает вибрацию (1–5000 Гц, ускорение до 300 м/с²), механические удары (до 5000 м/с² одиночные), линейное ускорение до 2000 м/с². Рабочая температура — от -60°C до +60°C (с учётом перегрева контактов до +110°C), срок службы — 1000 часов, до 500 соединений-расчленений.​

Сопротивление контакта не превышает 0,75–2,5 мОм, изоляции — не менее 5000 МОм в нормальных условиях.​
