ШРП3ЭГ3, вероятно, относится к разъёму (розетке приборной) серии ШР — низкочастотным цилиндрическим соединителям общего назначения. Эти устройства предназначены для надёжного соединения электрических цепей в электро- и радиоаппаратуре.

Назначение

Они используются для монтажа с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение). Обеспечивают соединение и расчленение проводов, кабелей, узлов и блоков в различных устройствах.

Характеристики

• Количество циклов соединений-расчленений: до 500.

• Минимальная наработка: 1000 часов.

• Выдерживают синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с² (30 g).

• Максимальное рабочее напряжение: 850 В, сопротивление изоляции не менее 5000 МОм.

Конструкция

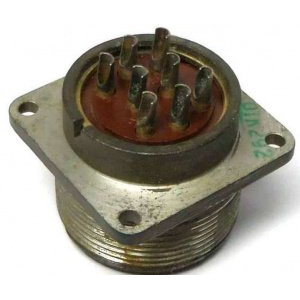

Это розетка приборная без патрубка (обозначение "П3"), с резьбовым соединением и одношпоночной поляризацией. Серия ШР включает разные габариты (например, ШР20П3ЭГ7 или ШР40П3ЭГ9), где цифры указывают условный размер корпуса и другие параметры.
