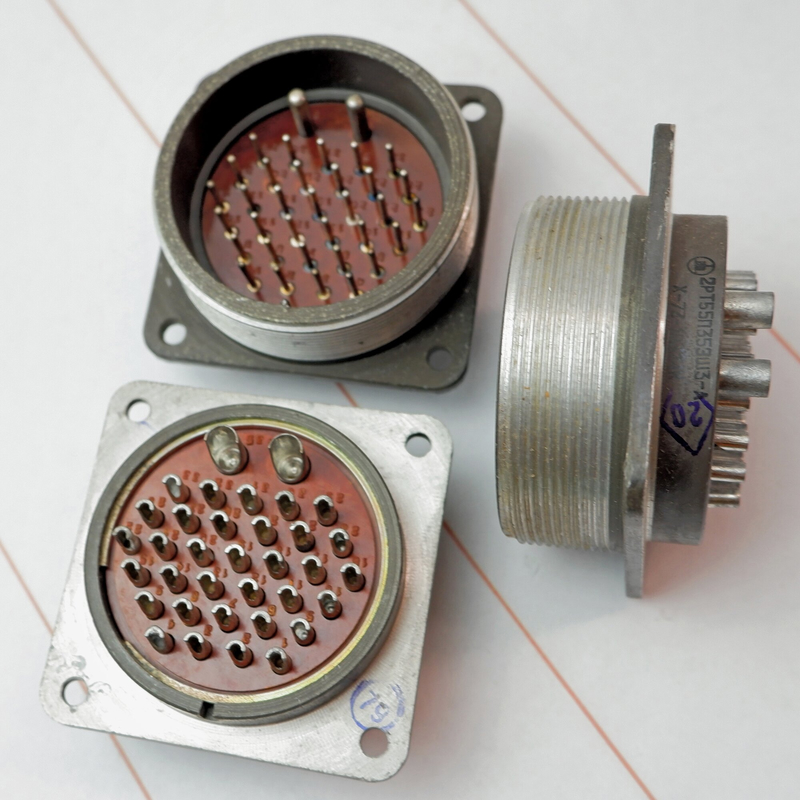

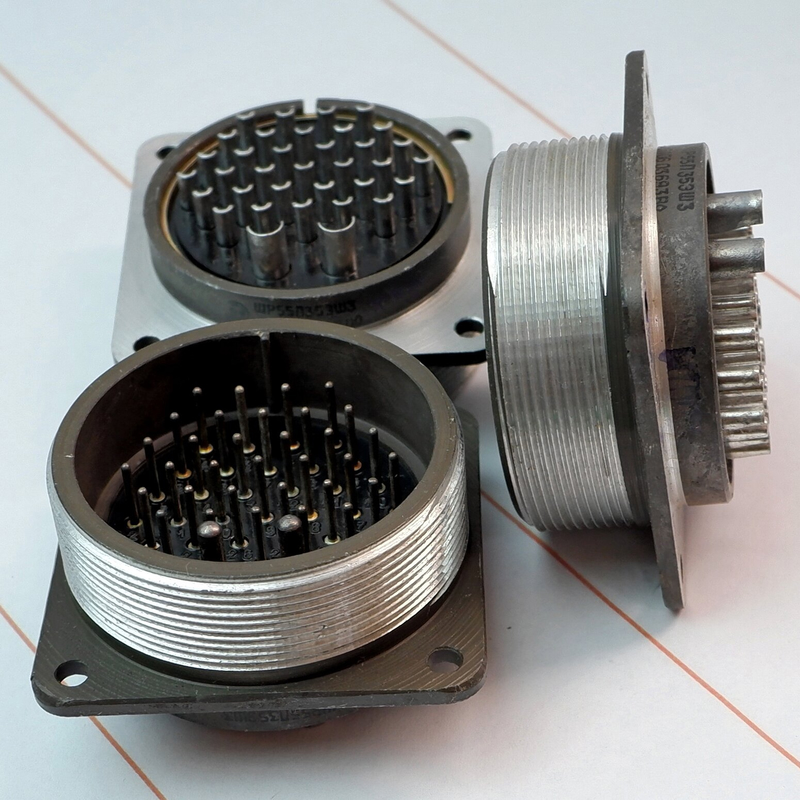

ШРГ55П35ЭШ3 — это приборная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Она может также обозначаться как ШРГ55 П35 ЭШ3 или другими схожими вариантами.

Технические характеристики

• Рабочий ток на контактах :
  • 1,5 мм: не более 7 А
  • 3,5 мм: не более 35 А
• Максимальное рабочее напряжение : до 850 В постоянного тока
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях
• Сопротивление на контактах :
  • 1,5 мм: 2,5 мОм
  • 3,5 мм: 0,75 мОм
• Количество разъемов : до 500 сочленений-расчленений
• Герметичность корпуса : тип корпуса — герметичный

Условия эксплуатации

вилка ШРГ55П35ЭШ3 предназначена для работы в широком диапазоне температур:

• Температура окружающего воздуха: от -60° С до +60° С
• Смена температур (с учетом перегрева контактов): от -60° С до +110° С

Дополнительно, устройство выдерживает механические нагрузки:

• Ускорение одиночного удара: до 5000 м/с?
• Ускорение многократного удара: до 350 м/с?

Конструкция и монтаж

вилка имеет резьбовое соединение и метод монтажа — пайка. Габаритные размеры составляют не более 68,4?68?68 мм. вилка может использоваться как для внутреннего, так и наружного применения (при условии защиты от пыли и воды).

Применение

ШРГ55П35ЭШ3 активно используется в различных областях, включая военные и промышленные приложения, благодаря своей надежности и устойчивости к внешним воздействиям.
