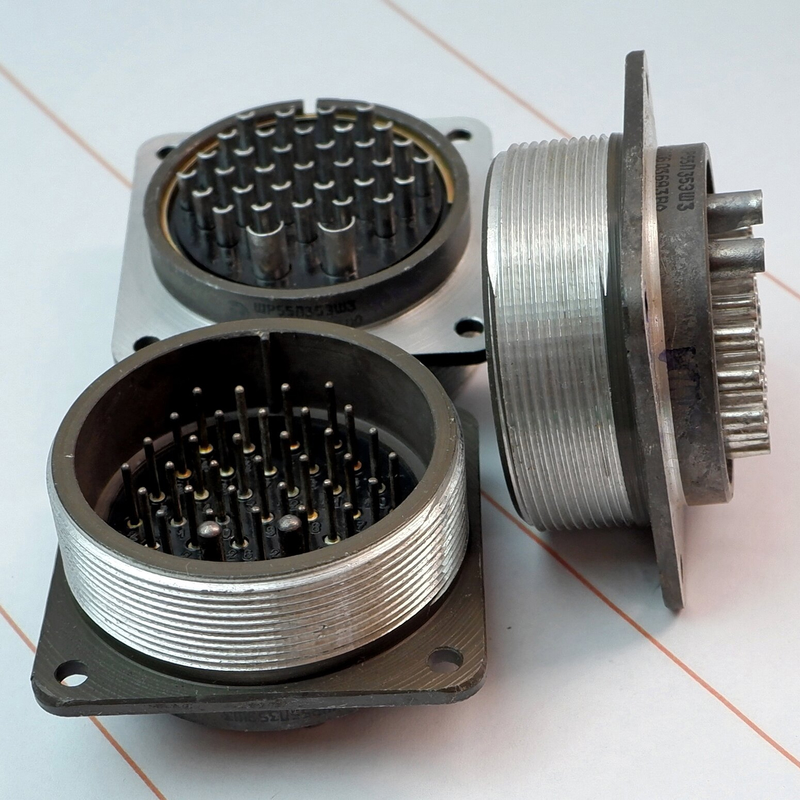

ШРГ55П35ЭШ3 — это приборная вилка, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения. Она не имеет патрубка и предназначена для монтажа с экранированными или неэкранированными кабелями в электрических цепях постоянного и переменного токов.

Технические характеристики

• Рабочий ток на контактах :

  • Для контактов диаметром 1,5 мм — не более 7 А.

  • Для контактов диаметром 3,5 мм — не более 35 А.

• Максимальное рабочее напряжение : Не более 850 В постоянного тока.

• Диаметры контактов : 1,5 мм и 3,5 мм.

• Покрытие контактов : Серебро.

• Сопротивление на контактах :

  • Для контактов диаметром 1,5 мм — 2,5 мОм.

  • Для контактов диаметром 3,5 мм — 0,75 мОм.

• Сопротивление изоляции : Не менее 5000 МОм в нормальных климатических условиях.

• Количество сочленений-расчленений : 500.

• Скорость утечки воздуха : Не более 2 л/ч при перепаде давления до 9,8?10^4 Па.

• Минимальная наработка : 1000 часов.

• Срок сохраняемости : Не менее 15 лет.

• Сочленение : Резьбовое.

• Тип корпуса : Герметичный.

• Метод монтажа : Пайка.

• Габаритные размеры : Не более 68,4?68?68 мм.

Условия эксплуатации

• Температура окружающего воздуха : От -60° С до +60° С.

• Смена температур с учетом перегрева контактов : От -60° С до +110° С.

• Атмосферное пониженное рабочее давление : 1,3?10^-4 Па.

• Синусоидальная вибрация :

  • Диапазон частот: От 1 Гц до 5000 Гц.

  • Ускорение: 300 м/с^2.

• Ускорение механического удара :

  • Одиночного действия: 5000 м/с^2.

  • Многократного действия: 350 м/с^2.

• Ускорение линейной нагрузки : 2000 м/с^2.

Соединители ШРГ55П35ЭШ3 предназначены для внутреннего и наружного применения в климатическом исполнении УХЛ. Они могут использоваться в различных видах электро- и радиоаппаратуры.

Расшифровка обозначения :

• ШРГ : Тип соединителя.

• 55 : Условный размер корпуса.

• П : Без патрубка.

• 35 : Количество контактов.

• Э : Для экранированного кабеля (отсутствует).

• Ш : вилка.

• 3 : Сочетания контактов.
