вилка ШРГ55П35ЭШ3 представляет собой приборный соединитель, предназначенный для использования в радиоэлектронной и радиотехнической аппаратуре. Она используется для соединения и разъединения электрических цепей, проводов и кабелей.

Условное обозначение

• ШРГ — тип соединителя.
• 55 — условный размер корпуса.
• П — конструктивное исполнение (без патрубка).
• 35 — количество контактов.
• Э — для экранированного кабеля (отсутствует).
• Ш — вилка .
• 3 — сочетания контактов.

Технические характеристики

• Рабочий ток:
  • Для контактов диаметром 1,5 мм — не более 7 А.
  • Для контактов диаметром 3,5 мм — не более 35 А.
• Максимальное рабочее напряжение: до 850 В постоянного тока.
• Сопротивление на контактах:
  • 1,5 мм — 2,5 мОм.
  • 3,5 мм — 0,75 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.
• Количество разъемов: до 500 циклов соединения и разъединения.
• Герметичность: да, корпус имеет герметичное исполнение.

Условия эксплуатации

• Температурный диапазон: от -60° С до +60° С с учетом перегрева до +110° С.
• Атмосферное давление: Ониженное рабочее давление до $1.3imes 10^{-4}$ 1.3 ? 1 0 ? 4 Па.
• Вибрация: диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.

Конструкция

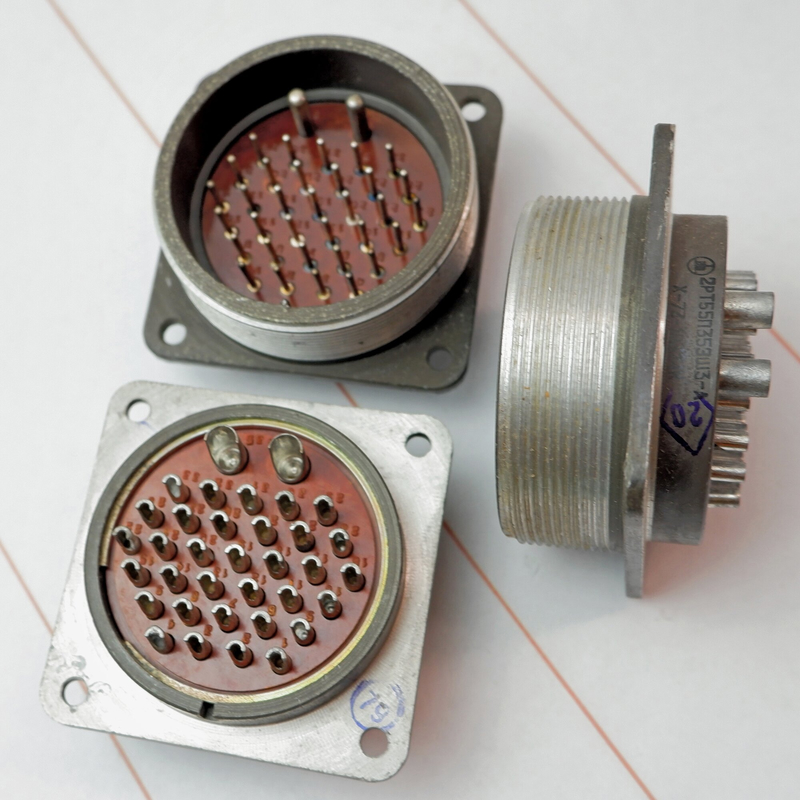

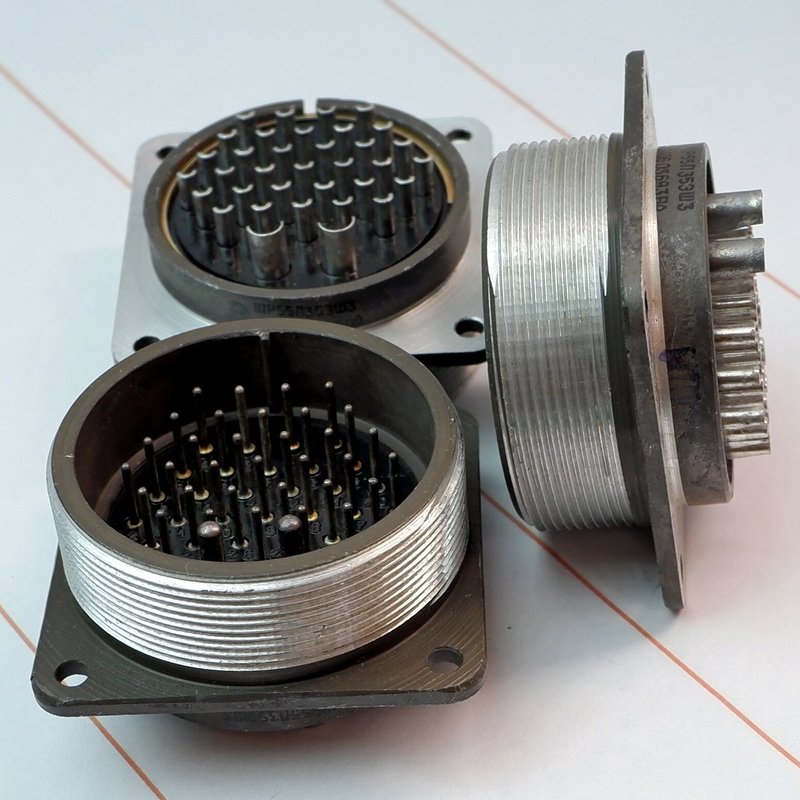

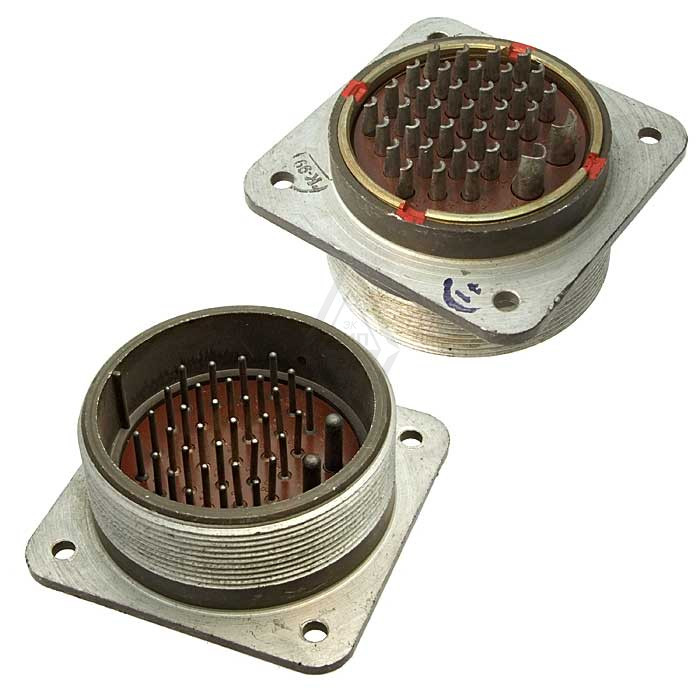

вилка ШРГ55П35ЭШ3 имеет цилиндрическую форму и предназначена для объемного монтажа с резьбовой фиксацией. Она может использоваться как в электрических цепях постоянного, так и переменного тока частотой до 3 МГц. Данный соединитель является надежным выбором для применения в различных областях электроники благодаря своей прочной конструкции и устойчивости к неблагоприятным условиям эксплуатации.
