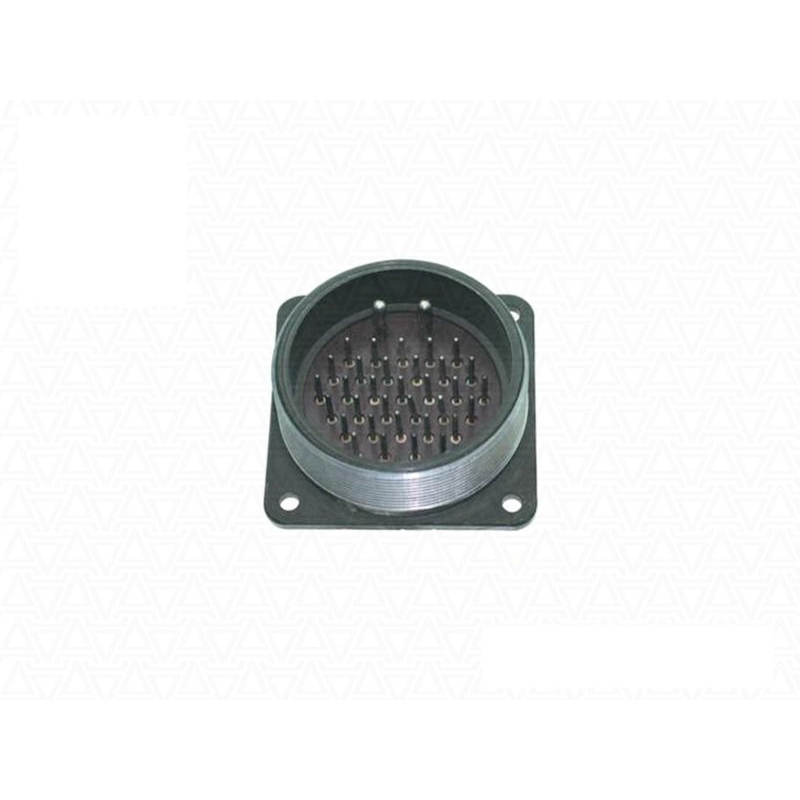

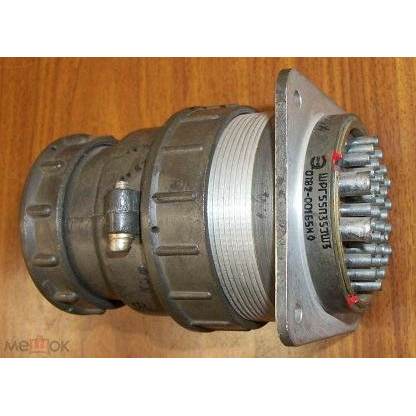

вилка ШРГ55П35ЭШ3 является приборным соединителем, предназначенным для использования в радиоэлектронной и радиотехнической аппаратуре. Она относится к типу соединителей ШРГ и характеризуется следующими основными параметрами:

Технические характеристики

• Рабочий ток :
  • Для контактов диаметром 1,5 мм — не более 7 А.
  • Для контактов диаметром 3,5 мм — не более 35 А.
• Максимальное рабочее напряжение : до 850 В постоянного тока.
• Диаметры контактов : 1,5 мм и 3,5 мм.
• Покрытие контактов : серебро, что обеспечивает хорошую проводимость и коррозионную стойкость.
• Сопротивление на контактах :
  • Для 1,5 мм — не более 2,5 мОм.
  • Для 3,5 мм — не более 0,75 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Количество циклов соединений : до 500 раз.
• Габаритные размеры : не более 68,4 ? 68 ? 68 мм.

Условия эксплуатации

вилка предназначена для работы в широком диапазоне температур:

• Температура окружающего воздуха: от -60° С до +60° С.
• Допустимые колебания температур (с учетом перегрева контактов): от -60° С до +110° С.

Конструкция и монтаж

• Тип корпуса : герметичный, что позволяет использовать вилку в условиях повышенной влажности и загрязненности.
• Метод монтажа : пайка.
• Сочленение изделия : резьбовое.

Применение

Соединитель ШРГ55П35ЭШ3 используется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры. Он подходит как для внутреннего, так и для наружного применения при условии защиты от пыли и воды.
