Назначение изделия

ШРП31ЭШ3Н — кабельная розетка из серии цилиндрических низкочастотных соединителей типа ШР общего назначения. Изделие предназначено для электрического соединения кабелей в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В. Розетка применяется там, где требуется надёжная коммутация большого числа проводников одновременно, в том числе при повышенной токовой нагрузке и в условиях вибрации.

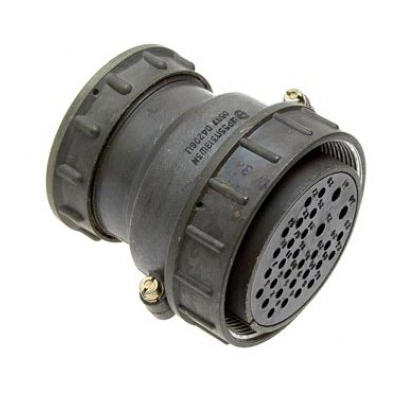

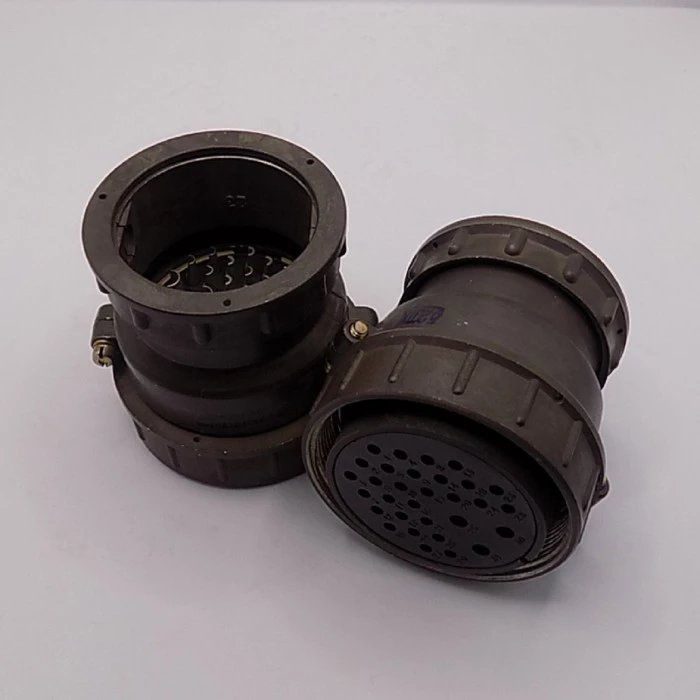

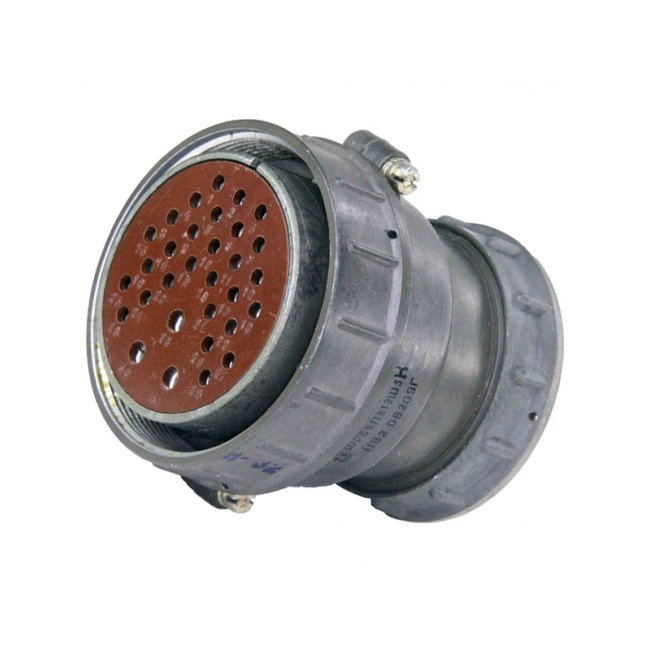

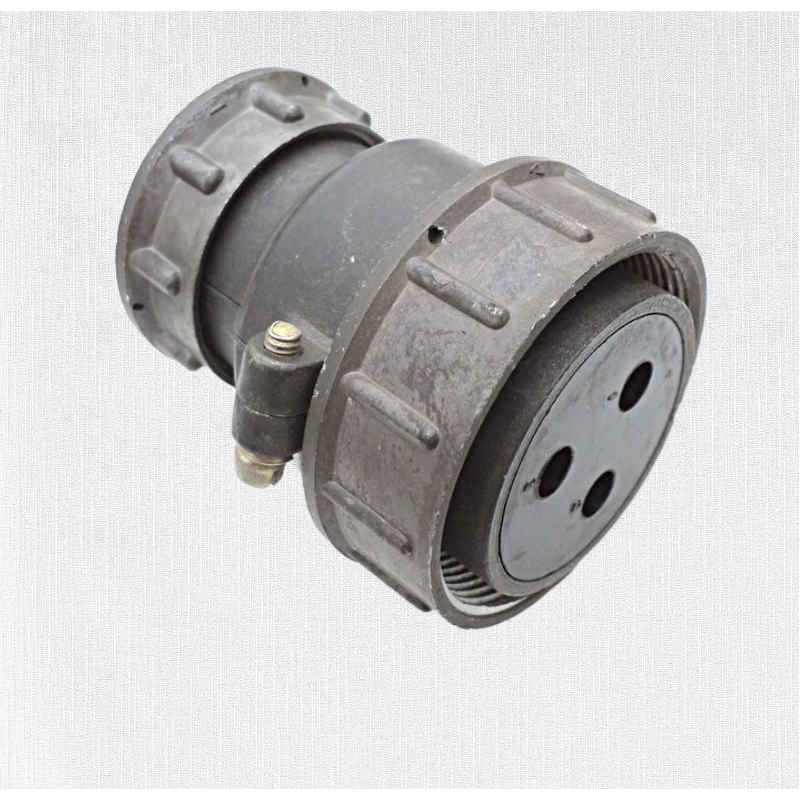

Конструктивно это розетка кабельная с прямым патрубком и гайкой для экранированного кабеля. Прямой патрубок обеспечивает осевой ввод кабеля, а гайка фиксирует экранирующую оплётку и защищает место ввода. Исполнение с буквой Э в обозначении соответствует варианту с гайкой под экранированный кабель; для неэкранированного кабеля предусмотрено исполнение с буквой Н.

Приемка «5» указывает на приёмку изделия по пятой категории, что относит его к аппаратуре ответственного назначения с ужесточёнными требованиями к качеству и надёжности.

Расшифровка обозначения модели

Маркировка серии ШР построена по позиционному принципу, в котором каждая буква и цифра несут конкретную информацию о конструкции и электрических параметрах разъёма.

• ШР — тип цилиндрического соединителя.
• 55 — условный размер корпуса.
• П — прямой патрубок (исполнение У соответствует угловому патрубку).
• 31 — общее число контактов в разъёме.
• Э — наличие гайки для экранированного кабеля (вариант Н — для неэкранированного).
• Ш — розетка (вариант Г — вилка).
• 3 — комбинация контактов по диаметрам.
• Н — никелевое покрытие контактов (при отсутствии буквы применяется серебряное покрытие).

Таким образом, обозначение ШРП31ЭШ3Н полностью описывает корпус, способ ввода кабеля, число и типы контактов, а также материал покрытия контактной группы.

Контактная система и электрические параметры

Розетка содержит 31 контакт, разделённый на три размерные группы. Такая комбинация позволяет одновременно коммутировать силовые и сигнальные цепи в одном соединителе.

• 14 контактов диаметром 1,5 мм — ток до 20 А.
• 14 контактов диаметром 2,5 мм — ток до 35 А.
• 3 контакта диаметром 3,5 мм — ток до 40–50 А.

Суммарная допустимая нагрузка по всем контактам достигает 512 А. Сопротивление контактной пары составляет от 0,75 до 2,5 мОм, что обеспечивает незначительные потери и нагрев при рабочих токах. Сопротивление изоляции — не менее 5000 МОм, что подтверждает высокие диэлектрические свойства изоляционных деталей и пригодность разъёма для работы при напряжении до 850 В.

Покрытие контактов — серебро или никель в зависимости от исполнения. Корпус разъёма негерметичный, климатическое исполнение — УХЛ, то есть изделие рассчитано на эксплуатацию в умеренном и холодном климате.

Условия эксплуатации и надёжность

Разъём рассчитан на работу в условиях вибрационных нагрузок в диапазоне от 1 до 5000 Гц, что характерно для радиоэлектронной и радиотехнической аппаратуры, приборных систем и подвижных объектов. Заявленная наработка составляет не менее 1000 часов, а ресурс сочленений — до 500 циклов, что определяет область применения как умеренно интенсивную по количеству подключений.

Совокупность параметров — высокая суммарная токовая нагрузка, большое число контактов, стойкость к вибрации и стабильное переходное сопротивление — делает ШРП31ЭШ3Н подходящим для соединения кабелей в блоках питания, пультах управления, измерительных и радиотехнических комплексах, где требуется одновременная передача силовых и сигнальных цепей через один узел коммутации.

Область применения

Изделие используется в радиоэлектронной и радиотехнической аппаратуре, в приборных системах и в составе кабельных сборок ответственного назначения. Розетка устанавливается на кабеле и образует разъёмное соединение с ответной частью серии ШР соответствующего типоразмера, обеспечивая механическую фиксацию и электрический контакт по всем 31 линии.

Благодаря приёмке «5» разъём востребован в тех узлах, где предъявляются повышенные требования к стабильности характеристик и надёжности соединения на протяжении всего срока службы.
