ШРП31ЭШ3Н

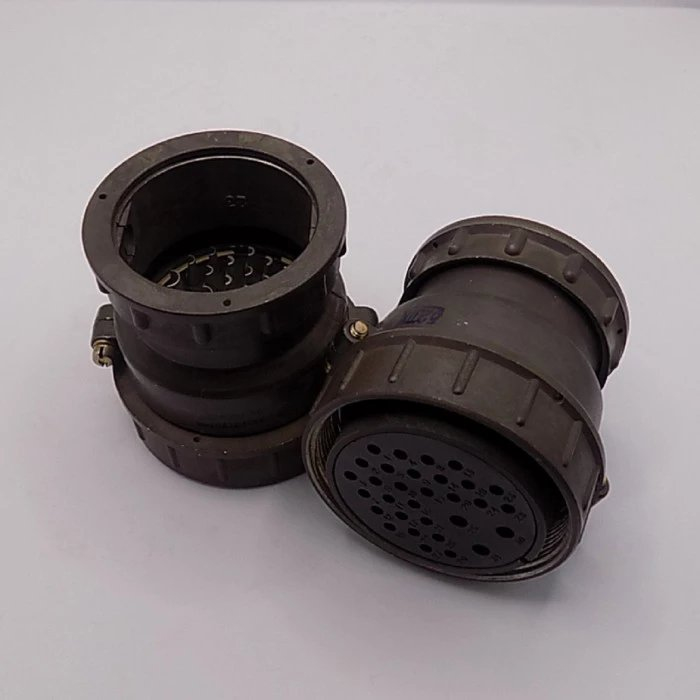

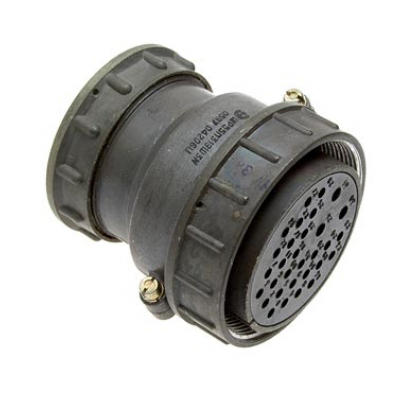

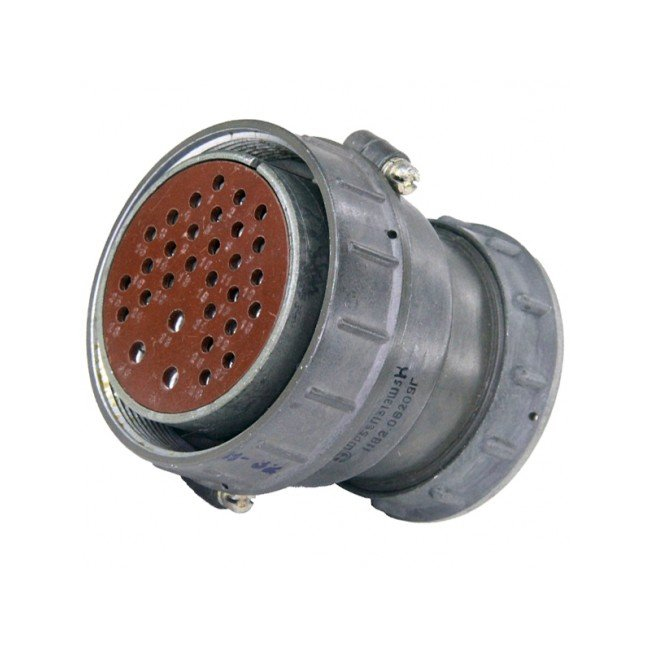

ШРП31ЭШ3Н — это, вероятно, разъём серии ШР (цилиндрический низкочастотный соединитель), но стандартная маркировка выглядит как ШР55П31ЭШ3Н, где П обозначает конструктивное исполнение (розетка или вилка с прямым патрубком). Это 31-контактная негерметичная кабельная розетка для экранированного кабеля с проходным диаметром 60 мм.

Основные характеристики

Разъём рассчитан на 31 контакт: 14 шт. диаметром 1,5 мм (до 20 А), 14 шт. диаметром 2,5 мм (до 35 А), 3 шт. диаметром 3,5 мм (до 40 А); общая токовая нагрузка до 512 А при напряжении до 850 В переменного или постоянного тока. Корпус из алюминиевого сплава АЛ-11, изоляторы из карболита К-211-3, контакты из латуни ЛС59-1 с покрытием серебром (или никелем при «Н»). Климатическое исполнение УХЛ, рабочая температура от -60°C до +60°C (с перегревом контактов до +110°C).

Надёжность и условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с², механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), линейное ускорение 2000 м/с². Минимальная наработка — 1000 часов, количество соединений-расчленений — 500, срок сохраняемости — 15 лет; сопротивление изоляции не менее 5000 МОм. Применяется в радиоэлектронной и радиотехнической аппаратуре для внутреннего и наружного монтажа (с защитой от пыли/воды).
