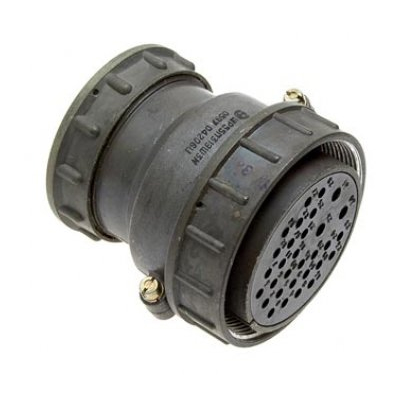

Разъем ШРГ55П31ЭШ3 представляет собой 31-контактную негерметичную приборную вилку, предназначенную для соединения с экранированными кабелями. Основные характеристики и особенности этого соединителя следующие:

Основные характеристики

• Количество контактов : 31
• Рабочее напряжение : до 850 В
• Максимальная токовая нагрузка :
  • Для контактов диаметром 1,5 мм: до 20 А
  • Для контактов диаметром 2,5 мм: до 35 А
  • Для контактов диаметром 3,5 мм: до 40 А
• Максимальная суммарная токовая нагрузка : до 512 А
• Сопротивление контакта : не более 0,75...2,5 мОм
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях

Конструкция и материалы

Корпус вилки изготовлен из алюминиевого сплава АЛ-11, а изоляторы выполнены из прессматериала карболит К-211-3. Контакты вилки имеют цилиндрическую форму и сделаны из латуни ЛС59-1. В зависимости от маркировки, контакты могут быть покрыты никелем или серебром.

Установка и эксплуатация

Метод монтажа соединителя — навесной (объемный), а сочленение осуществляется резьбовым способом с однош Оночной поляризацией корпуса. Важно отметить, что кабельные части разъемов между собой не сочленяются, как и приборные.

Габариты и размеры

Габаритные размеры разъема:

• Условный размер корпуса: 55 мм
• Проходной диаметр: 60 мм

Применение

Разъем ШРГ55П31ЭШ3 используется в низкочастотных низковольтных системах и находит применение в различных электрических устройствах и оборудовании. При его использовании необходимо следовать техническим стандартам, таким как ОСТ В 11 0121-91. Данный разъем обеспечивает надежное соединение и высокую степень защиты от механических повреждений и внешних воздействий.
