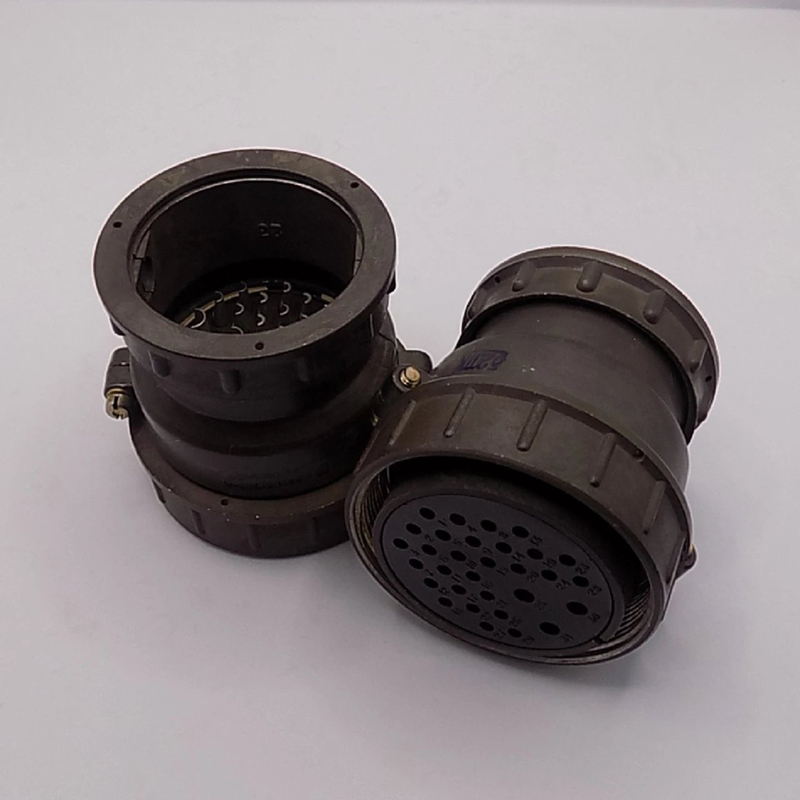

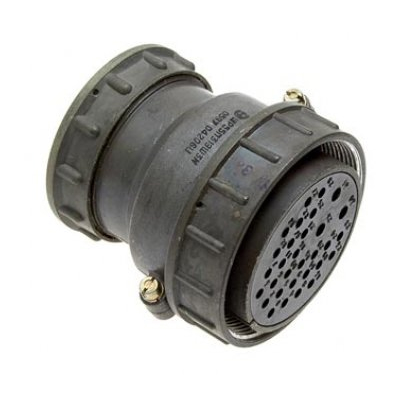

ШРП31ЭШ3 — это кабельная розетка серии ШР55, негерметичный штепсельный соединитель для электрических цепей постоянного и переменного тока (до 3 МГц) с напряжением до 850 В. Она предназначена для работы с экранированными или неэкранированными кабелями в приборных системах, обеспечивая надежное соединение 31 контакта.

Основные характеристики

Соединитель имеет 14 контактов диаметром 1,5 мм (до 20 А), 14 контактов 2,5 мм (до 35 А) и 3 контакта 3,5 мм (до 40 А), с суммарной нагрузкой до 512 А. Работает при температурах от -60°C до +60°C (с перегревом контактов до +110°C), выдерживает вибрацию 1–5000 Гц с ускорением 300 м/с² и удары до 5000 м/с².

Маркировка и конструкция

Расшифровка: ШР — тип (негерметичный штепсельный), 55 — условный размер корпуса, П — приборное исполнение с прямым патрубком, 31 — число контактов, Э — гайка для экранированного кабеля, Ш — кабельная часть, 3 — климатическое исполнение УХЛ3. Проходной диаметр — 60 мм, масса около 216 г, ресурс — 1000 часов наработки и 500 соединений.

Условия эксплуатации

Подходит для климатики УХЛ, пониженного давления до 1,3·10⁻⁴ Па, сопротивление изоляции не менее 5000 МОм. Соответствует стандартам ОСТ В 11 0121-91 и ТУ ГЕО.364.107.
