Назначение и общее описание

ШРП31ЭГ3Н — кабельная розетка из серии цилиндрических низкочастотных соединителей ШР, выпускаемая производственным объединением «Коннектор» (Харьков). Изделие предназначено для надёжного электрического соединения кабелей в промышленных системах, где требуется передача сигналов и мощности при повышенных требованиях к стойкости к вибрации, ударам и температурным перепадам.

Маркировка «Коннектор 5» обозначает условный номер контактного набора в обозначении серии. По техническим характеристикам изделие соответствует набору №3, что важно учитывать при подборе ответной части и кабеля: контактная группа включает 14 контактов диаметром 1,5 мм, 14 контактов диаметром 2,5 мм и 3 контакта диаметром 3,5 мм.

Розетка рассчитана на рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия и сохраняет работоспособность при относительной влажности до 98 процентов при температуре плюс 25 градусов Цельсия и атмосферном давлении от 1,33 умноженное на 10 в минус четвёртой степени Па до 50,6 умноженное на 10 в четвёртой степени Па.

Подтверждённые технические характеристики

Электрические параметры

• Рабочее напряжение: до 850 В переменного и постоянного тока.
• Максимальная токовая нагрузка на контакты диаметром 1,5 мм — 20 А.
• Максимальная токовая нагрузка на контакты диаметром 2,5 мм — 35 А.
• Максимальная токовая нагрузка на контакты диаметром 3,5 мм — 40 А.
• Общая нагрузка на соединитель — до 512 А.
• Сопротивление контактов: не более 2,5 мОм для контактов диаметром 1,5 мм, не более 1 мОм для контактов диаметром 2,5 мм, не более 0,75 мОм для контактов диаметром 3,5 мм.
• Сопротивление изоляции — 5000 МОм.

Материалы, масса и габариты

• Корпус — алюминиевый сплав А-22.
• Изоляционная вставка — карболит.
• Покрытие контактов — серебро (Ag).
• Цвет исполнения — тёмно-серый.
• Габаритные размеры — около 75 на 83 мм.
• Масса — 294 г.

Механическая и климатическая стойкость

• Вибрационные нагрузки: диапазон от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Ударные нагрузки: до 5000 метров на секунду в квадрате (одиночные удары).
• Ресурс сочленения — 500 циклов.
• Климатическое исполнение — УХЛ.

Конструкция и монтаж

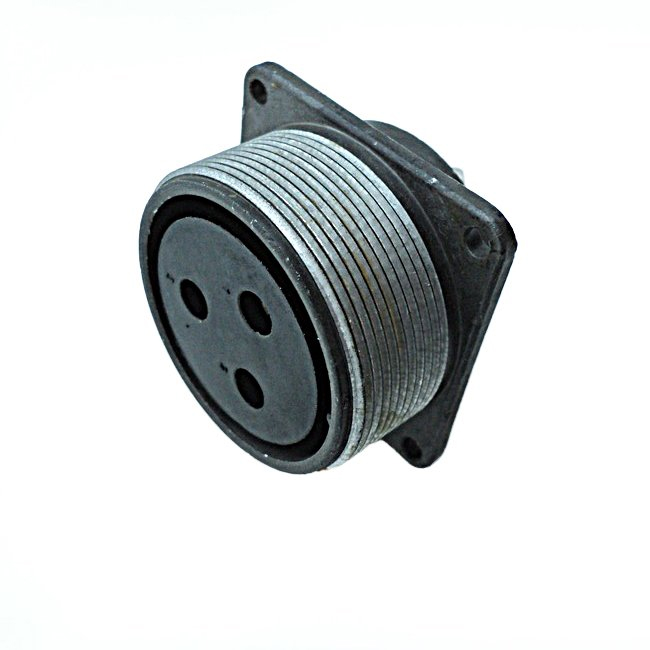

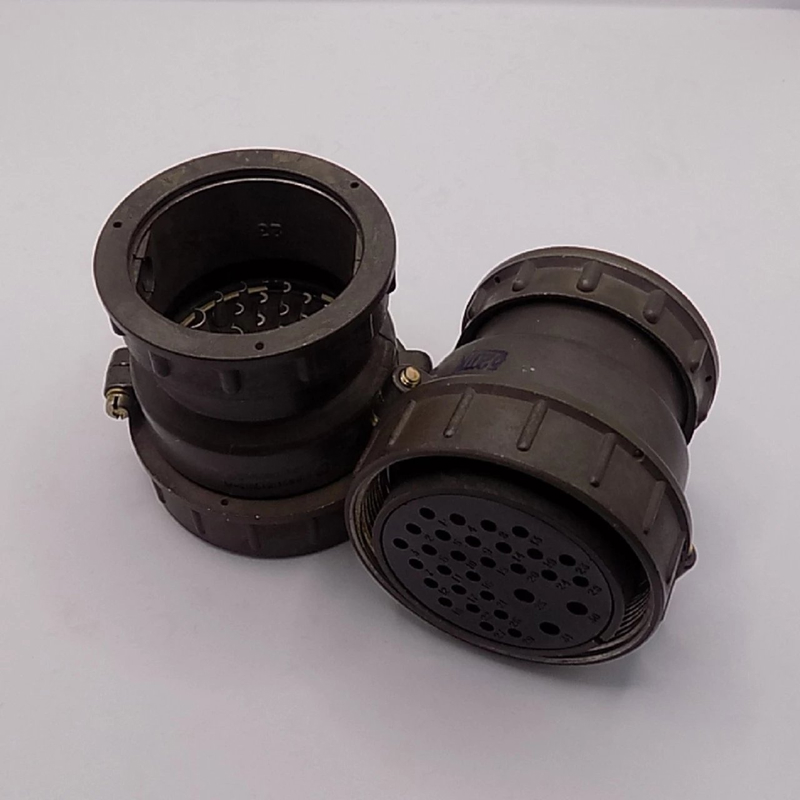

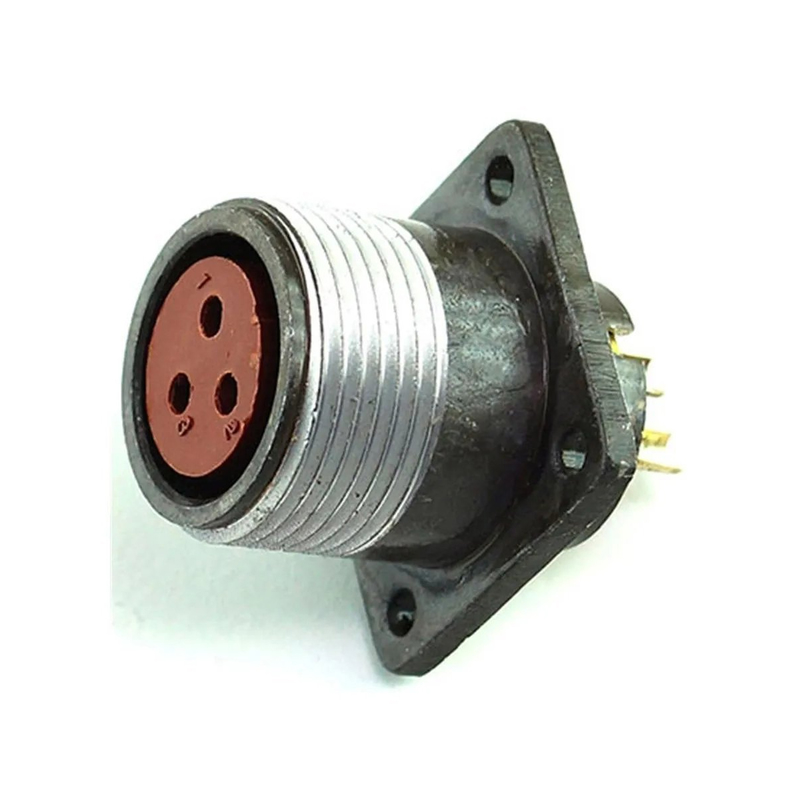

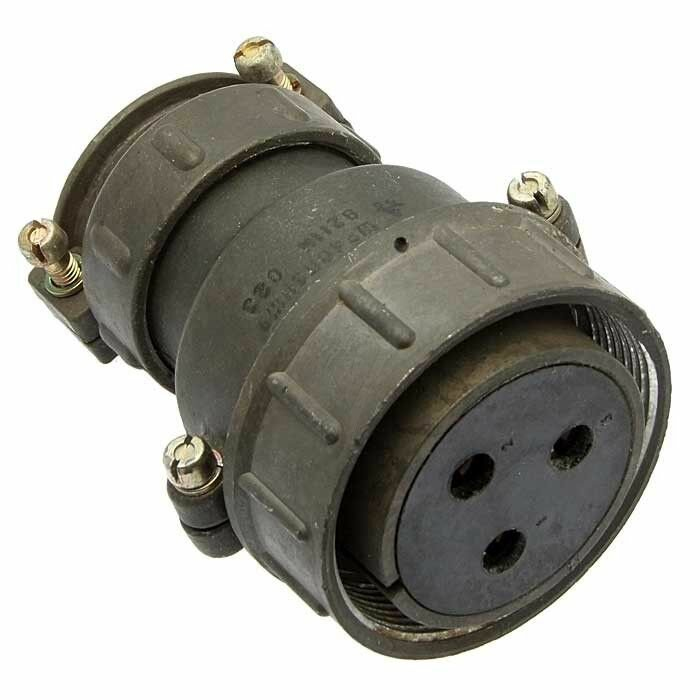

Корпус розетки имеет резьбовое соединение для крепления кабеля и выполнен с прямым патрубком. Контактная часть представляет собой многогнёздную розетку, что подтверждается внешним видом изделия: на корпусе видны множественные гнёзда под ответные штыри.

Метод монтажа — объёмный, изделие предназначено для неэкранированного кабеля. Резьбовое соединение обеспечивает механическую фиксацию кабеля и защиту зоны контакта от внешних воздействий.

Область применения

Розетка применяется в промышленных системах, включая оборудование HVAC, компрессоры и рефрижерацию. Изделие используется для передачи сигналов и электрической мощности в условиях вибрации и экстремальных температур, где требуется стабильность контактного соединения и стойкость к климатическим воздействиям.

Климатическое исполнение УХЛ и широкий рабочий диапазон температур позволяют применять соединитель в составе промышленного оборудования, работающего как в отапливаемых помещениях, так и на открытом воздухе в умеренном и холодном климате.
