Назначение

ШРП31ЭГ3Н — вилка кабельная цилиндрического разъёма серии ШР. Изделие предназначено для надёжного соединения электрических цепей в промышленных системах. Применяется в приборах и кабельных системах, где требуется передача сигнала и питания через многоконтактный цилиндрический соединитель.

Подтверждённые особенности

Разъём имеет 31 контакт. Контакты различаются по диаметру и допустимой токовой нагрузке: 14 контактов диаметром 1,5 мм обеспечивают ток до 20 А, 14 контактов диаметром 2,5 мм — до 35 А, 3 контакта диаметром 3,5 мм — до 40 А. Общая токовая нагрузка достигает 512 А, а рабочее напряжение — до 850 В для переменного и постоянного тока при частоте до 3 МГц.

Сопротивление изоляции составляет не менее 5000 МОм. Количество сочленений-расчленений — до 500, наработка — минимум 1000 часов.

Это негерметичный соединитель климатика УХЛ с прямым патрубком. Контакты выполнены из серебра или никеля.

Применение

Изделие используется в приборах и кабельных системах. Соответствует стандартам ОСТ В 11 0121-91 и ГЕО.364.107 ТУ.

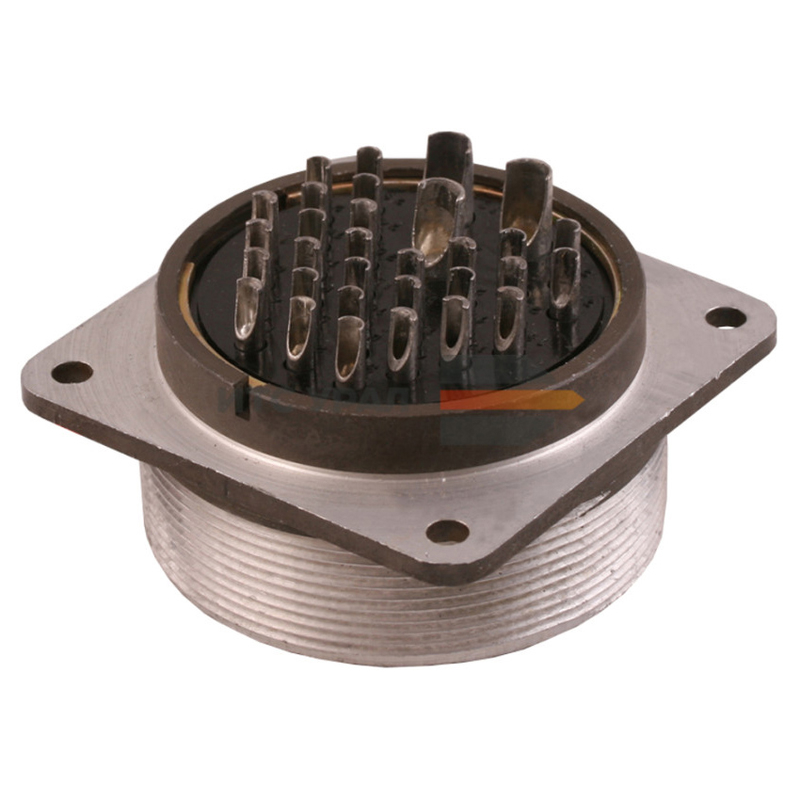

На изображении показана розетка аналогичной модели ШР55П31ЭГ3 с характерным цилиндрическим корпусом и множеством контактов.

Характеристики

• Артикул: 11437
• Категория: ШРП
• Производитель: Коннектор
• Приемка: «5»
• Тип: вилка кабельная цилиндрического разъёма серии ШР
• Количество контактов: 31
• 14 контактов диаметром 1,5 мм, ток до 20 А
• 14 контактов диаметром 2,5 мм, ток до 35 А
• 3 контакта диаметром 3,5 мм, ток до 40 А
• Общая токовая нагрузка: до 512 А
• Рабочее напряжение: до 850 В (переменный и постоянный ток, частота до 3 МГц)
• Сопротивление изоляции: не менее 5000 МОм
• Количество сочленений-расчленений: до 500
• Наработка: минимум 1000 часов
• Исполнение: негерметичный соединитель климатика УХЛ с прямым патрубком
• Материал контактов: серебро или никель
• Стандарты: ОСТ В 11 0121-91, ГЕО.364.107 ТУ

Примечание по изображению

На изображении показана розетка аналогичной модели ШР55П31ЭГ3 с характерным цилиндрическим корпусом и множеством контактов.
