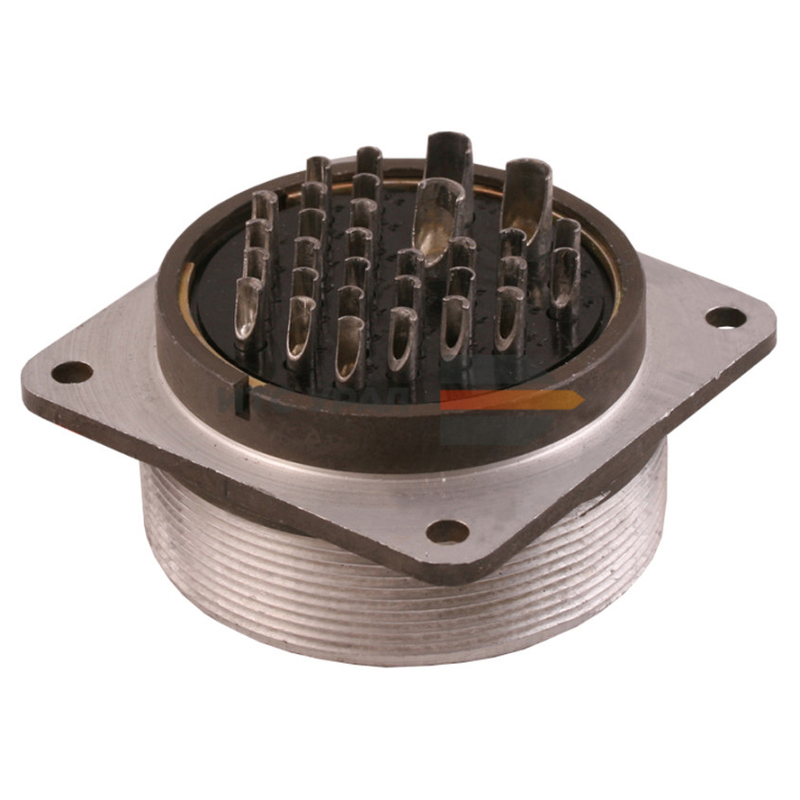

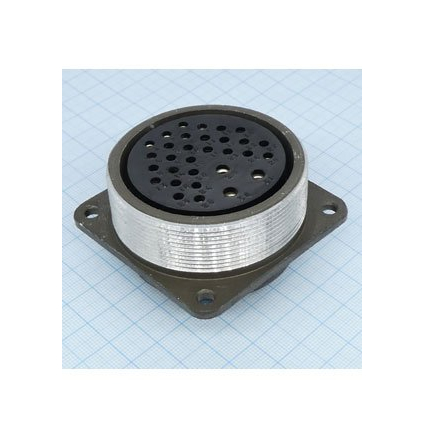

ШРП31ЭГ3Н — это розетка приборная низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре.​

Основные характеристики

Соединитель имеет 31 контакт: 14 контактов диаметром 1,5 мм (до 20 А), 14 контактов диаметром 2,5 мм (до 35 А) и 3 контакта диаметром 3,5 мм (до 40 А), с суммарной нагрузкой до 512 А при напряжении до 850 В переменного или постоянного тока. Сопротивление контакта не превышает 0,75–2,5 мОм, а сопротивление изоляции — не менее 5000 МОм в нормальных условиях. Он рассчитан на частоту до 3 МГц и подходит для климатического исполнения УХЛ (умеренно-холодный климат).

Надежность и условия эксплуатации

Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с², механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный), а также линейное ускорение до 2000 м/с². Гарантийная наработка — до 1000 часов в рабочих режимах, с возможностью 500 соединений-расчленений. Применяется для внутреннего монтажа без патрубка, с резьбовым соединением и одношпоночной поляризацией.
