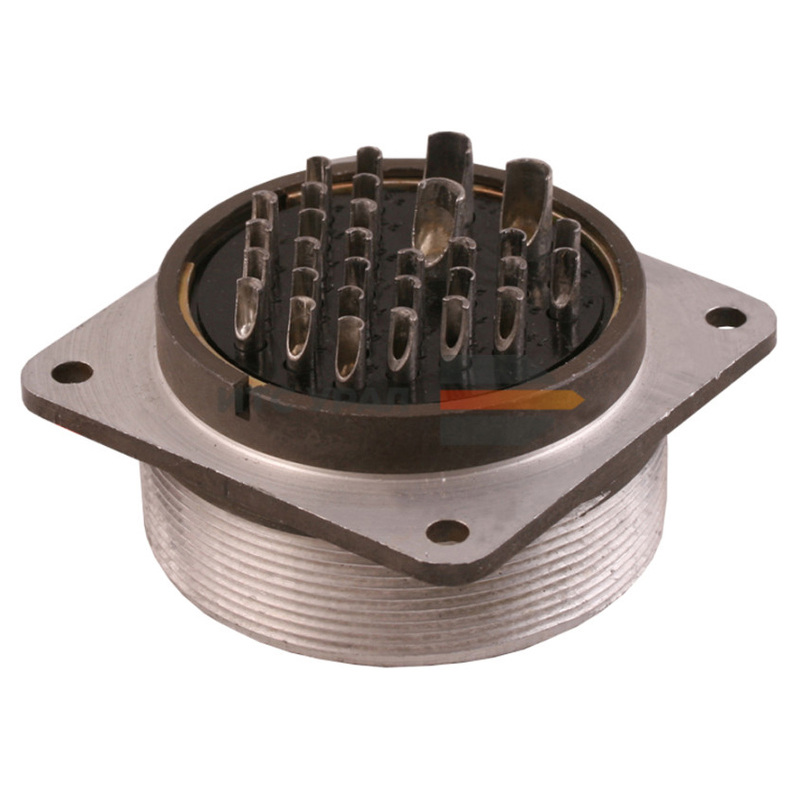

Назначение соединителя ШРП31ЭГ3

ШРП31ЭГ3 — изделие, относящееся к серии цилиндрических низкочастотных соединителей ШР, выпускаемых по стандарту ОСТ В 11 0121-91. Обозначение в формате ШРП31ЭГ3 указывает на приборное исполнение корпуса, наличие 31 контакта и принадлежность к типу «вилка» или «розетка» приборного ряда. Указание «Коннектор «5»» в наименовании относится к приёмке по пятой категории и одновременно характеризует конфигурацию контактной группы.

Основное назначение изделия — надёжное соединение и разъединение электрических цепей в электро- и радиоаппаратуре, включая промышленное оборудование. Соединитель применяется там, где требуется передача значительных токов при повышенном напряжении и одновременно компактная цилиндрическая компоновка с резьбовым креплением.

Подтверждённые особенности и технические характеристики

Конструкция соединителя включает 31 контакт, распределённый по трём группам с различными диаметрами. Такое исполнение позволяет одновременно коммутировать силовые и вспомогательные цепи в одном разъёме.

• 14 контактов диаметром 1,5 мм с допустимым током до 20 А;
• 14 контактов диаметром 2,5 мм с допустимым током до 35 А;
• 3 контакта диаметром 3,5 мм с допустимым током до 40 А.

Суммарная нагрузка на соединитель достигает 512 А при рабочем напряжении до 850 В (амплитудное значение) переменного или постоянного тока с частотой до 3 МГц. Сопротивление одного контакта составляет от 0,75 до 2,5 мОм, сопротивление изоляции — не менее 5000 МОм.

Механический ресурс изделия рассчитан на 500 циклов сочленения и расчленения. Минимальная наработка равна 1000 часов, срок хранения — 15 лет. Корпус имеет цилиндрическую форму диаметром 55 мм, резьбовое соединение и патрубок для кабеля — прямой или угловой. Совместимость предусмотрена с экранированными кабелями.

Условия эксплуатации и защита

Соединители серии ШР предназначены для работы в нормальных климатических условиях. Конструкция обеспечивает герметичность и защиту от внешних факторов, что важно при эксплуатации в составе промышленного оборудования и радиоаппаратуры. Резьбовое соединение половин разъёма дополнительно фиксирует стык и препятствует самопроизвольному расчленению при вибрации.

Применение и совместимость

Изделие применяется в электро- и радиоаппаратуре, где требуется коммутация цепей с большим числом проводников и высокими токами. Благодаря сочетанию контактов разных диаметров один соединитель закрывает потребности как силовых, так и сигнальных линий.

1. Промышленное оборудование с многожильными кабельными сборками.
2. Радиоаппаратура и электронные блоки, работающие при напряжении до 850 В.
3. Цепи переменного и постоянного тока частотой до 3 МГц.
4. Линии с экранированными кабелями, для которых предусмотрена совместимость по патрубку и корпусу.

Приёмка по категории «5» подтверждает соответствие изделия установленным требованиям по данному показателю. При подборе соединителя следует учитывать суммарную нагрузку до 512 А и распределение её по группам контактов, а также диаметр корпуса 55 мм и тип патрубка — прямой или угловой.

Артикул изделия — 11433, категория — ШРП, производитель — Коннектор.
