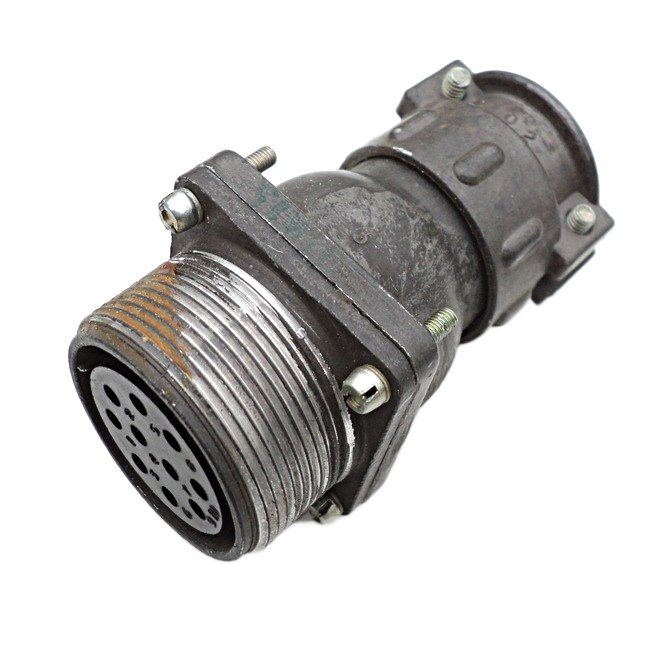

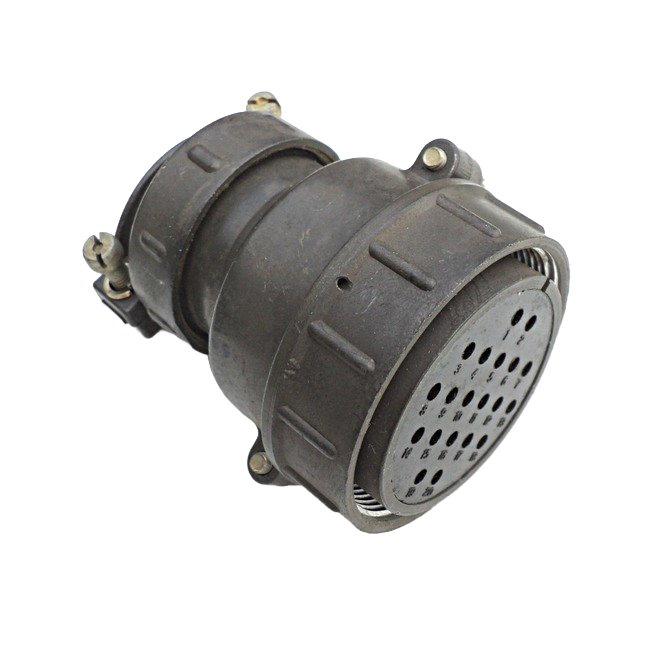

ШРП30НГ1Н «5» Коннектор

Цена:

1100 ₽

Производитель: Коннектор

Технические характеристики

ШРП30НГ1Н Коннектор «5» — это, вероятно, обозначение разъема из серии ШР (низкочастотные цилиндрические соединители), где ШР55П30НГ1Н или аналогичная модификация с комбинацией контактов №5. Это вилка кабельная с прямым патрубком для неэкранированного кабеля, предназначенная для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Соединитель рассчитан на работу в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Сочленение резьбовое, поляризация корпусов одношпоночная, покрытие контактов — серебро или никель, монтаж методом пайки.

Типичная конфигурация для ШР55П30 (30 контактов): 22 шт. диаметром 1,5 мм и 8 шт. диаметром 2,5 мм (для комбинации «1», близкой к «5»). Максимальная токовая нагрузка: 20 А на контакт Ø1,5 мм, 35 А на Ø2,5 мм; общая — до 374 А. Сопротивление контакта не более 2,5 мОм (Ø1,5 мм) и 1 мОм (Ø2,5 мм); сопротивление изоляции ≥5000 МОм.

Количество сочленений-расчленений — до 500 циклов, наработка ≥1000 часов. Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g). Климатическое исполнение УХЛ, негерметичный тип.

Используется в промышленных системах, контрольно-измерительных приборах, HVAC-оборудовании и радиоэлектронике для подключения кабелей к блокам и узлам.

Описание

Назначение

ШРП30НГ1Н Коннектор «5» — низкочастотный цилиндрический соединитель серии ШР, предназначенный для надёжного электрического соединения цепей в электро- и радиоаппаратуре. Изделие применяется для подключения кабелей к блокам и узлам, где требуется механически прочное и стабильное по параметрам разъёмное соединение.

Конструктивные особенности

Корпус соединителя выполнен в виде кабельной вилки с прямым патрубком под неэкранированный кабель. Сочленение резьбовое, что обеспечивает плотный контакт и защиту от самопроизвольного расчленения при вибрации. Поляризация корпусов одношпоночная — она исключает неправильную стыковку ответных частей.

Монтаж проводников выполняется методом пайки. Покрытие контактов — серебро или никель. Исполнение корпуса негерметичное, климатическое исполнение УХЛ. Комбинация контактов соответствует обозначению «5» в маркировке изделия.

Технические характеристики

Рабочее напряжение: до 850 В (амплитудное значение).
Частотный диапазон: постоянный и переменный ток частотой до 3 МГц.
Тип сочленения: резьбовое, поляризация одношпоночная.
Монтаж: пайка.
Покрытие контактов: серебро или никель.
Сопротивление контакта: не более 2,5 мОм для контактов диаметром 1,5 мм, не более 1 мОм для контактов диаметром 2,5 мм.
Сопротивление изоляции: не менее 5000 МОм.
Максимальная токовая нагрузка: 20 А на контакт диаметром 1,5 мм, 35 А на контакт диаметром 2,5 мм.
Количество сочленений-расчленений: до 500 циклов.
Наработка: не менее 1000 часов.
Устойчивость к вибрации: диапазон от 1 до 5000 Гц с ускорением до 300 м/с² (30 g).
Тип исполнения: негерметичный, климатическое исполнение УХЛ.
Приёмка: «5».

Применение

Соединитель востребован в промышленных системах, контрольно-измерительных приборах, HVAC-оборудовании и радиоэлектронике. Его используют для подключения кабелей к блокам и узлам, где необходимы устойчивость к вибрационным нагрузкам и стабильность переходного сопротивления контактов. Резьбовое сочленение и одношпоночная поляризация делают изделие удобным при монтаже и обслуживании аппаратуры.

Условия эксплуатации

Изделие рассчитано на работу в составе электро- и радиоаппаратуры при климатическом исполнении УХЛ. Вибрационная стойкость позволяет применять его на объектах с интенсивными механическими воздействиями. Негерметичное исполнение подразумевает эксплуатацию в условиях, где не требуется защита от прямого воздействия влаги и агрессивных сред.
