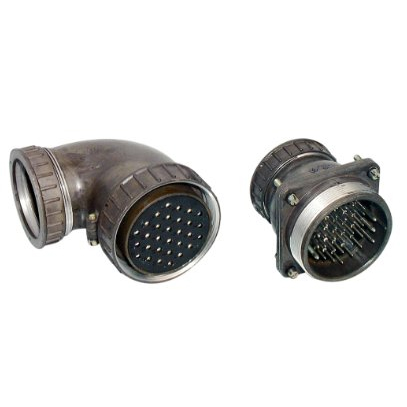

Назначение соединителя ШРП30ЭШ1Н с коннектором «5»

ШРП30ЭШ1Н с коннектором «5» представляет собой низкочастотный цилиндрический соединитель серии ШР, выполненный в блочном (приборном) исполнении. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Конструктивно это вилка без патрубка, оснащённая гайкой для неэкранированного кабеля.

Соединители данной серии применяются в радиоэлектронной и радиотехнической аппаратуре как универсальные разъёмы для внутреннего и наружного монтажа. При защите от пыли и влаги изделие сохраняет работоспособность в климатическом исполнении УХЛ, что расширяет область его использования.

Подтверждённые технические особенности

Маркировка ШРП30ЭШ1Н расшифровывается следующим образом: ШР обозначает тип соединителя, 30 — число контактов, Э — наличие гайки для кабеля, Ш — вилка, 1 — комбинация контактов, Н — неэкранированный вариант. Резьбовое соединение обеспечивает надёжную фиксацию ответных частей.

Коннектор «5» в обозначении указывает на конкретную конфигурацию контактов или исполнение, соответствующее сочетанию номер один по техническим условиям. Приёмка изделия также обозначена как «5».

Электрические параметры

• Максимальная токовая нагрузка на контакт диаметром 1,5 мм — 20 А.
• Максимальная токовая нагрузка на контакт диаметром 2,5 мм — 35 А.
• Общая maximum токовая нагрузка — до 384 А.
• Сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление контакта диаметром 2,5 мм — не более 1 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Механические и эксплуатационные характеристики

• Количество циклов соединений — 500.
• Ударопрочность при одиночном ударе — 5000 м/с².
• Ударопрочность при многократном ударе — 350 м/с².
• Линейное ускорение — 2000 м/с².
• Наработка — не менее 1000 часов.
• Срок службы — до 15 лет.

Конструкция и применяемые материалы

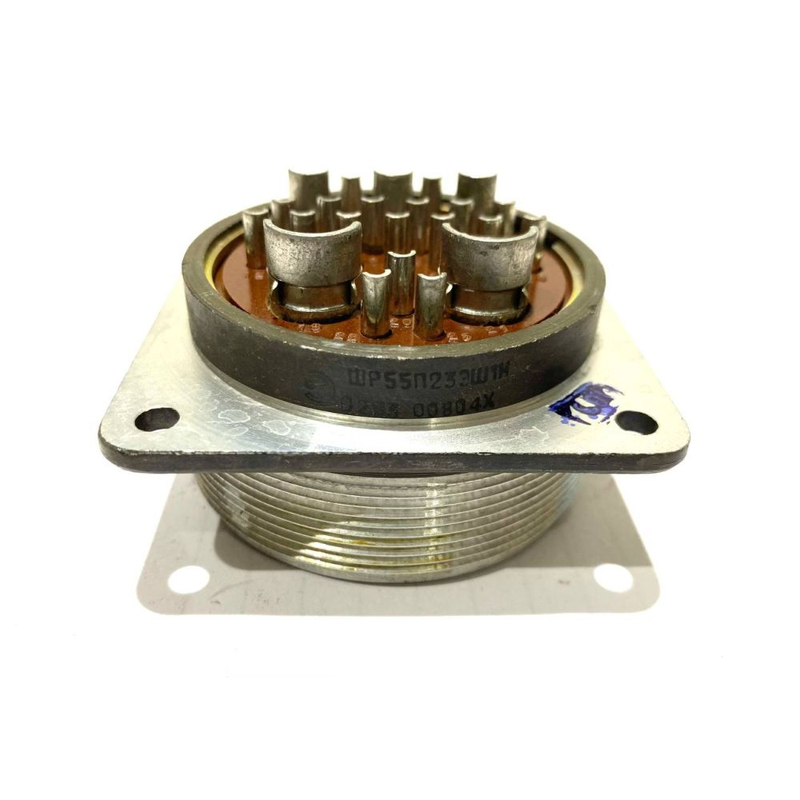

Соединитель имеет 30 контактов с комбинацией диаметров 1,5 мм и 2,5 мм. Контакты изготавливаются из серебра или никеля. Тип исполнения — негерметичный. Корпус рассчитан на подключение неэкранированного кабеля, для чего предусмотрена гайка. Монтаж осуществляется пайкой.

Изделие совместимо как с экранированными, так и с неэкранированными кабелями, что делает его универсальным решением для различных схем коммутации. Блочное (приборное) исполнение без патрубка позволяет устанавливать вилку непосредственно на аппаратуре.

Применение и условия эксплуатации

ШРП30ЭШ1Н с коннектором «5» востребован в радиотехнической и радиоэлектронной аппаратуре, где требуется многопиновая коммутация цепей с высокими токами и стабильными характеристиками переходного сопротивления. Климатическое исполнение УХЛ допускает работу в условиях умеренного и холодного климата при соответствующей защите от пыли и влаги.

Благодаря сочетанию контактов разных диаметров и общему числу контактов, равному 30, изделие подходит для подключения силовых и сигнальных линий в составе одного разъёма. Резьбовое соединение и гайка для неэкранированного кабеля упрощают монтаж и обеспечивают механическую прочность стыка.

Соединитель рассчитан на напряжение до 850 В (амплитудное значение) и частоту до 3 МГц, что соответствует типовым задачам низкочастотной аппаратуры. Устойчивость к ударам и линейным ускорениям подтверждает пригодность изделия для работы в составе оборудования, подверженного вибрационным и ударным нагрузкам.

Ключевые параметры для подбора

1. Тип: низкочастотный цилиндрический соединитель серии ШР.
2. Исполнение: блочная (приборная) вилка без патрубка.
3. Число контактов: 30 с комбинацией диаметров 1,5 мм и 2,5 мм.
4. Подключение: неэкранированный кабель, гайка, монтаж пайкой.
5. Приёмка: «5», коннектор «5» — сочетание номер один по техническим условиям.
6. Климатическое исполнение: УХЛ, негерметичный тип.

Артикул изделия — 11426. Категория — ШРП. Производитель — Коннектор. Указанные характеристики позволяют использовать соединитель в цепях с токами до 20 А на контакт диаметром 1,5 мм и до 35 А на контакт диаметром 2,5 мм, с общей нагрузкой до 384 А.
