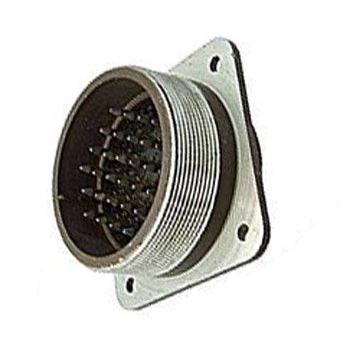

Соединители ШРГ55П30ЭШ1 представляют собой вилки блочные (приборные), предназначенные для использования в электрических цепях постоянного и переменного токов с частотой до 3 МГц и напряжением до 850 В. Эти соединители имеют герметичную конструкцию, что позволяет им работать в различных климатических условиях, включая пониженное давление и широкий диапазон температур от -60°C до +60°C.

Технические характеристики

• Количество контактов : 30 штук, из которых 22 контакта имеют диаметр 1,5 мм, а остальные 8 — диаметр 2,5 мм.

• Максимальный ток на контактах :

  • Для контактов диаметром 1,5 мм — не более 8 А.

  • Для контактов диаметром 2,5 мм — не более 20 А.

• Покрытие контактов : Серебро.

• Сопротивление на контактах :

  • Для диаметра 1,5 мм — не более 2,5 мОм.

  • Для диаметра 2,5 мм — не более 1 мОм.

• Сопротивление изоляции : Не менее чем на уровне нормальных климатических условий составляет минимум 5000 МОм.

Применение

Эти соединители используются для объединения и разъединения электрических цепей в радиоэлектронной аппаратуре. Они могут быть применены как внутри помещений (внутреннее применение), так и снаружи при условии защиты от пыли и воды. Соединение осуществляется посредством резьбовой фиксации между блоком (вилкой) и кабельной частью розетки.

Условия эксплуатации

Соединители ШРГ55П30ЭШ1 способны выдерживать различные механические нагрузки:

• Синусоидальная вибрация: Диапазон частот от 1 Гц до 5000 Гц при ускорении 300 м/с?.

• Одиночные удары: Ускорение достигает уровня 5000 м/с?.

Также
