Назначение и общие сведения

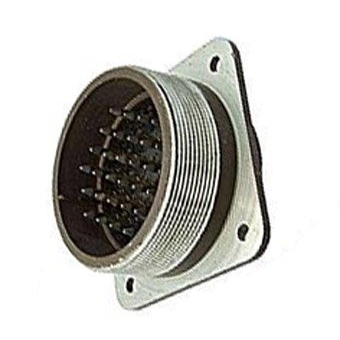

Товар ШРП30ЭШ1 ВИЛКИ БЛОЧНЫЕ «5» с артикулом 11350 относится к категории ШРП. Это блочная вилка, то есть соединитель, предназначенный для монтажа в электрических цепях. В названии указана приёмка «5». Производитель в предоставленных данных не указан.

В имеющемся описании товара приведены сведения для блочной вилки ШРГ55П30ЭШ1. Согласно этим сведениям, такой соединитель относится к изделиям общего назначения и применяется для монтажа в электрических цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Поскольку в названии товара указано обозначение ШРП30ЭШ1, а отдельных параметров именно для этого обозначения в исходных данных нет, приведённые ниже характеристики следует рассматривать как сведения, заявленные в карточке для блочной вилки, с необходимостью уточнения точного соответствия исполнения перед применением.

Подтверждённые технические особенности

Контакты и электрические параметры

• Общее количество контактов — 30 штук.
• Из них 22 контакта диаметром 1,5 мм и 8 контактов диаметром 2,5 мм.
• Максимальный рабочий ток для контактов диаметром 1,5 мм — не более 8 А.
• Максимальный рабочий ток для контактов диаметром 2,5 мм — не более 20 А.
• Покрытие контактов — серебро.
• Сопротивление на контактах диаметром 1,5 мм — не более 2,5 мОм.
• Сопротивление на контактах диаметром 2,5 мм — не более 1 мОм.
• Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм.

Надёжность и герметичность

• Количество сочленений-расчленений — 500.
• Скорость утечки воздуха — не более 2 л/ч при перепаде давления до 9,8 на 10 в четвёртой степени Па.
• Минимальная наработка — 1000 часов.
• Срок сохраняемости — не менее 15 лет.

Условия эксплуатации и применение

В описании указаны условия эксплуатации, рассчитанные на широкий диапазон внешних воздействий. Температура окружающего воздуха составляет от минус 60 °C до плюс 60 °C. Смена температур с учётом температуры перегрева контактов допускается в диапазоне от минус 60 °C до плюс 110 °C.

• Атмосферное пониженное рабочее давление — 1,3 на 10 в минус четвёртой степени Па.
• Синусоидальная вибрация — диапазон частот от 1 Гц до 5000 Гц при ускорении 300 м/с².
• Ускорение механического удара одиночного действия — 5000 м/с².
• Ускорение механического удара многократного действия — 350 м/с².

Применение блочной вилки связано с внутренним и наружным использованием в климатическом исполнении УХЛ. Это позволяет применять соединитель в различных видах электро- и радиоаппаратуры. В описании также указано, что изделие предназначено для радиоэлектронной и радиотехнической аппаратуры.

Соответствие данных карточки

Для товара ШРП30ЭШ1 ВИЛКИ БЛОЧНЫЕ «5» в предоставленных данных не заполнены краткое описание и сведения о производителе. Основные технические параметры в карточке приведены для блочной вилки ШРГ55П30ЭШ1. Поэтому при подборе изделия для конкретной электрической цепи следует проверять обозначение исполнения, количество и диаметр контактов, допустимый ток и условия эксплуатации по сопроводительной документации на поставляемое изделие.
