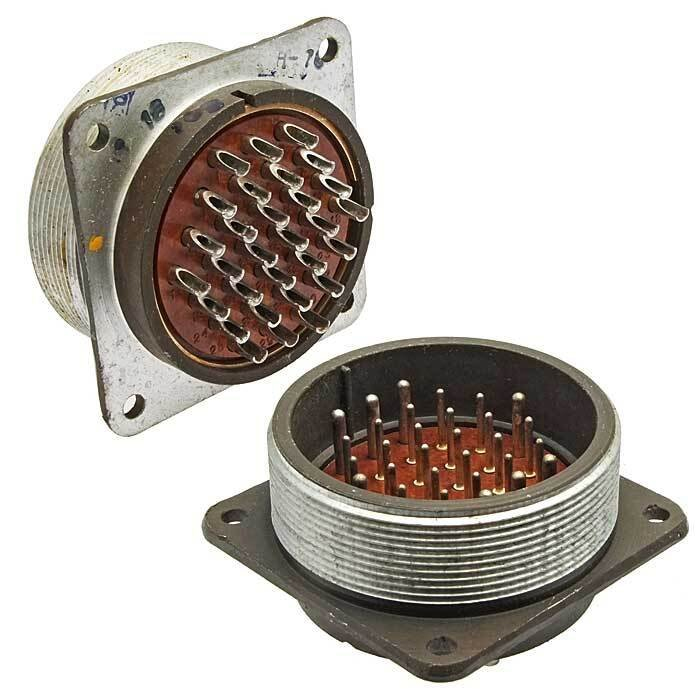

Соединители ШРГ55П30ЭШ1 представляют собой низкочастотные цилиндрические герметичные разъемы, предназначенные для объемного монтажа с резьбовой фиксацией сочлененного положения. Они используются в электрических цепях постоянного и переменного токов с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики

• Тип соединителя : Герметичный.

• Климатическое исполнение : УХЛ.

• Условный размер корпуса : 55.

• Конструктивное исполнение приборной части : Без патрубка (П).

• Количество контактов : 30.

• Вид гайки патрубка : Для экранированного кабеля (Э).

• Вид контактов : вилка (Ш).

Соединители ШРГ55П30ЭШ1 состоят из блочной (приборной) вилки без патрубка или с прямым патрубком. Сочленение этих разъемов осуществляется посредством резьбового соединения, а поляризация корпусов — одношпоночная. Контакты покрыты серебром, а подсоединение проводов к хвостовикам контактов производится методом пайки.

Применение

Эти соединители используются для подключения и отключения электрических цепей в различных видах электроаппаратуры и радиооборудования. Они взаимосочленяемы с другими типами разъемов по определенным техническим условиям.
