Назначение соединителя ШРП30ЭГ1Н

ШРП30ЭГ1Н «Коннектор 5» — низкочастотный цилиндрический негерметичный соединитель серии ШР, предназначенный для работы в цепях постоянного и переменного тока. Изделие ориентировано на применение в приборной и кабельной части разводки, где требуется многоконтактное соединение с комбинированным набором токовых и сигнальных линий.

Маркировка изделия читается последовательно. ШР — тип соединителя, то есть цилиндрический штепсельный низкочастотный разъём. Число 55 — условный размер корпуса, иначе габаритный диаметр. Буква П обозначает конструктивное исполнение для приборной части: разъём без патрубка, приборный блочный. Число 30 указывает на количество контактов. Сочетание ЭГ описывает тип контактов и гаек: для приборной части Г — розетка, Э — гайка патрубка для экранированного кабеля. Обозначение 1Н отражает сочетание контактов с диаметрами 1,5 и 2,5 мм и вариант исполнения под неэкранированный кабель либо конкретную схему контактов; буква Н в ряде расшифровок может указывать на тип гайки или контактов для неэкранированного исполнения. Часть «5» в маркировке обычно относится к номеру схемы или сочетания контактов, то есть к конкретному варианту набора и диаметров выводов и их расположения.

Подтверждённые особенности и технические характеристики

Ниже приведены параметры, заявленные для данного соединителя. Значения следует уточнять по конкретным техническим условиям изготовителя, поскольку они могут зависеть от исполнения и области применения.

• Рабочее напряжение — до 850 В (амплитудное значение) постоянного и переменного тока.
• Диапазон частот — до 3 МГц.
• Максимальный ток на один контакт — порядка 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм.
• Суммарный ток по разъёму достигает нескольких сотен ампер.
• Сопротивление контакта низкое — единицы миллиом.
• Покрытие контактов — серебро на никелевой подложке.
• Исполнение негерметичное, предназначено для климатики УХЛ: внутри помещений, а при наружном использовании — только с защитой от пыли и влаги со стороны потребителя.
• Механическая стойкость — до 500 циклов сочленения и разъединения.
• Температурный диапазон работы ориентирован примерно на значения от минус 60 до плюс 60 градусов Цельсия в зависимости от конкретных технических условий и применений.
• Приемка — «5».

Конструкция и состав серии

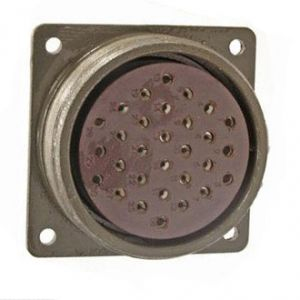

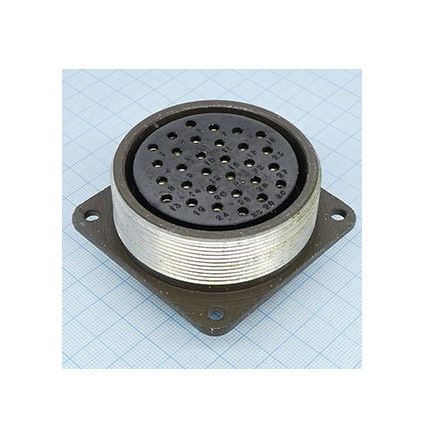

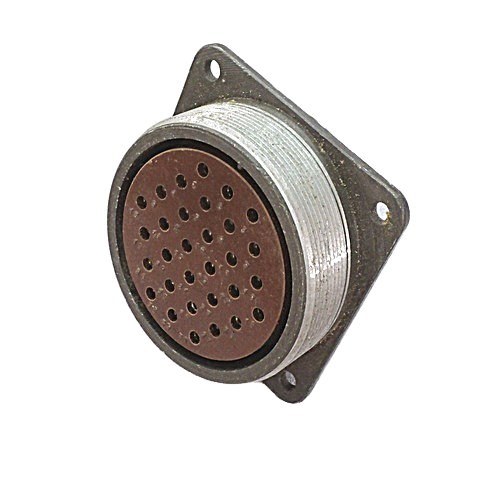

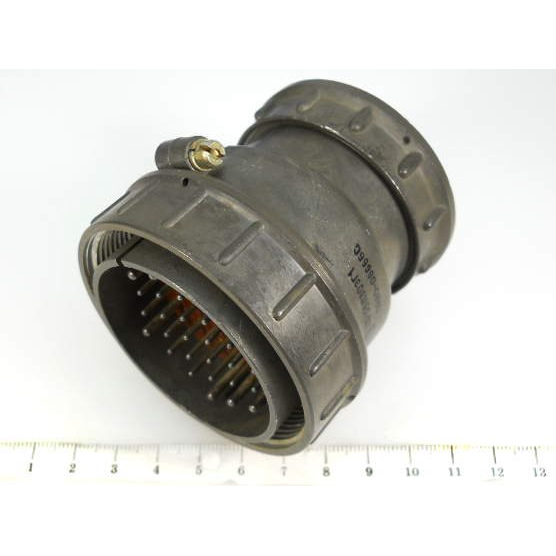

Соединители серии ШР образуют пару «вилка — розетка», то есть кабельную и приборную части. Приборная часть отличает данный вариант исполнения: корпус без патрубка рассчитан на монтаж в составе аппаратуры, а не на оконцевание кабеля. Комбинация контактов двух диаметров — 1,5 и 2,5 мм — позволяет в одном разъёме объединять сигнальные и токовые цепи, распределяя нагрузку между выводами разного сечения.

Исполнение «1Н» и часть «5» маркировки задают конкретную схему набора и расположения контактов, а также вариант под неэкранированный кабель. Это означает, что при подборе ответной части и при монтаже следует ориентироваться именно на номер схемы, а не только на общее число контактов.

Применение

Такие разъёмы применяются в промышленной аппаратуре, измерительных стендах, электропитающих цепях и силовой низкочастотной разводке, где требуется многоконтактный соединитель с экранированным или неэкранированным кабелем. Вариант «Коннектор 5» в серии ШР обычно используют в тех случаях, когда по схеме необходим конкретный набор токовых и сигнальных линий, комбинируемых через контакты диаметром 1,5 и 2,5 мм.

Перед установкой следует убедиться, что условия эксплуатации соответствуют негерметичному исполнению и климатике УХЛ. При наружном применении требуется дополнительная защита от пыли и влаги. Для ответной части и кабеля необходимо подобрать исполнение с соответствующим патрубком и типом гайки, чтобы обеспечить правильное сочленение и требуемую экранировку там, где она предусмотрена схемой.
