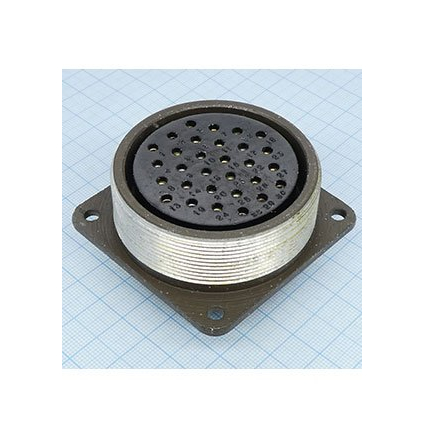

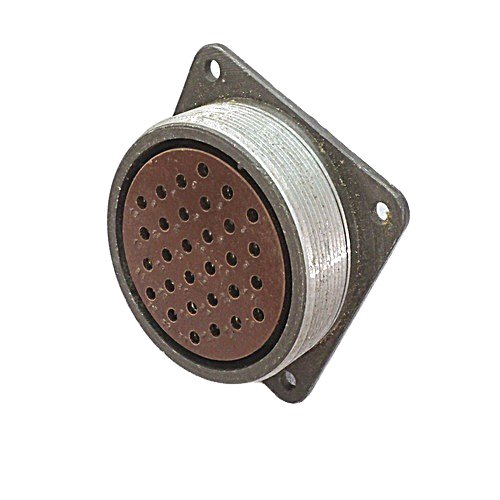

ШРП30ЭГ1Н

ШРП30ЭГ1Н — это розетка низкочастотного цилиндрического соединителя серии ШР, предназначенная для приборной части без патрубка. Она используется в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Технические характеристики

Соединитель имеет 30 контактов, условный размер корпуса 55 и одношпоночную поляризацию корпусов. Работает в климатическом исполнении УХЛ при температурах от -60 до +60 °C (с учетом перегрева контактов до +110 °C), выдерживает 500 сочленений-расчленений и наработку 1000 часов. Суммарная токовая нагрузка достигает 400 А, покрытие контактов — серебро или никель в зависимости от модификации.

Расшифровка обозначения

ШР — тип соединителя; 55 — размер корпуса; П — приборное исполнение без патрубка; 30 — число контактов; ЭГ — сочетание контактов; 1 — номер комбинации; Н — нормальные габариты. Это негерметичный объемный монтаж с резьбовым сочленением для экранированных или неэкранированных кабелей.

Применение

Применяется во внутренних и наружных установках (с защитой от пыли и влаги), в промышленных и приборных системах для надежного соединения. Гарантийный срок хранения — 15 лет.
