Назначение

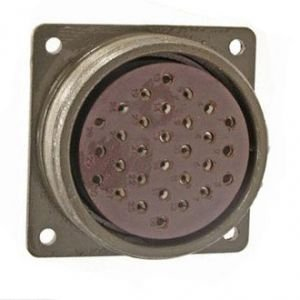

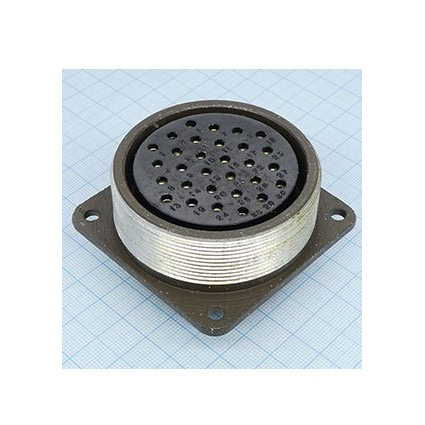

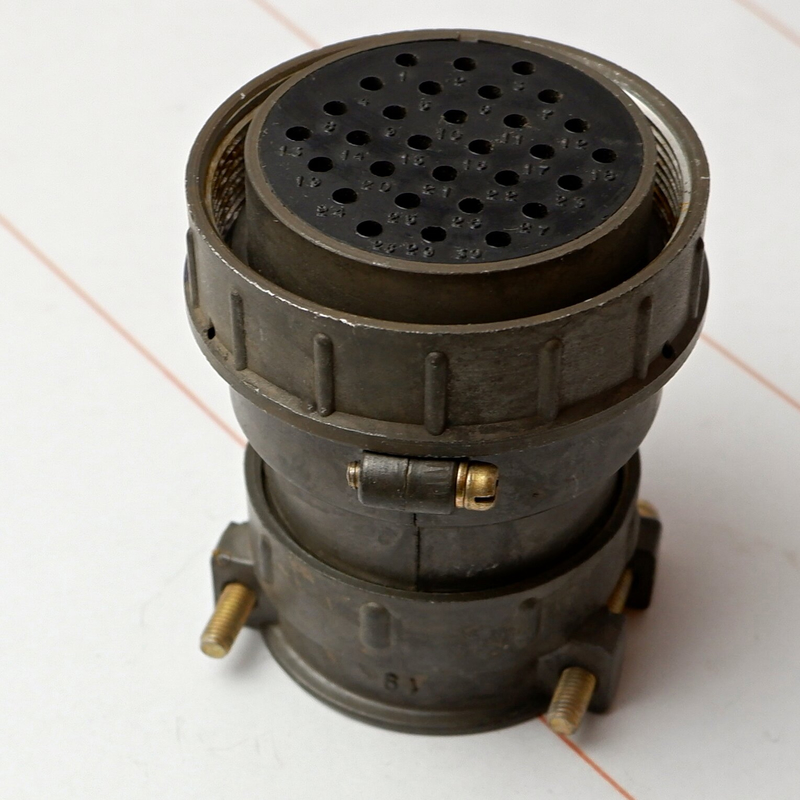

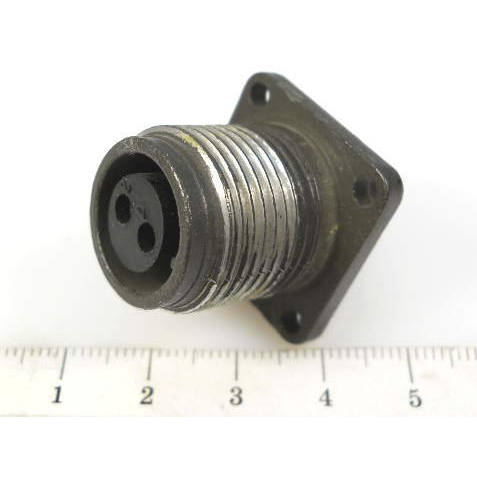

ШРП30ЭГ1 — низкочастотный цилиндрический электрический соединитель (коннектор) общепромышленного назначения из семейства соединителей ШР. Он предназначен для разъёмного соединения кабелей и устройств в радиоэлектронной и промышленной аппаратуре, где требуется надёжная коммутация электрических цепей при повышенных механических нагрузках.

Соединитель применяется как в составе внутреннего монтажа аппаратуры, так и при наружном монтаже — при условии дополнительной защиты от пыли и влаги. Типовое применение охватывает промышленную автоматику, электроприводы, радио- и телекоммуникационную аппаратуру, кабельные распределительные коробки и панели.

Особенности конструкции

Маркировка соединителя отражает его конструктивные признаки. Обозначение «ШР» указывает на цилиндрический соединитель нормальной серии с резьбовым соединением и прямоугольной коммутацией контактов. Число «30» относится к конкретному габариту и размерному ряду корпуса. Модификация «ЭГ1» в принятой системе обозначений расшифровывается так: «Э» — экранированное исполнение, «Г» — тип корпуса, чаще всего кабельный коннектор-«гайка» либо кабельный разъём с гайкой для экранированного кабеля.

Корпус изготавливается из алюминиевого сплава, часто с анодированием. Это обеспечивает относительно малый вес при достаточной механической прочности. Соединение выполнено по типу «вилка-розетка» с резьбовым затягом, что даёт надёжный контакт и устойчивость к вибрациям.

• Цилиндрический корпус с резьбовым соединением типа «вилка-розетка».
• Экранированное исполнение модификации «ЭГ1».
• Корпус из алюминиевого сплава, часто с анодированием.
• Штырьковые или гнездовые внутренние контакты разного диаметра.
• Исполнение, допускающее как внутренний, так и наружный монтаж при дополнительной защите от пыли и влаги.

Технические характеристики

В подобных сериях ШР обычно применяются комбинации контактов с диаметрами 1,5 мм и 2,5 мм, при этом допускается подключение гибких проводов соответствующего сечения. Рабочее напряжение соединителя достигает 850 В постоянного или переменного тока — конкретное значение зависит от исполнения и диаметра контактов.

Рабочий ток на контакт лежит в диапазоне примерно от 7 до 25 А и определяется диаметром контакта (1,5 мм или 2,5 мм). Суммарная токовая нагрузка на разъём при полной комплектации контактами может достигать сотен ампер. Переходное сопротивление контактов составляет единицы миллиом, а сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Соединители ШР рассчитаны на работу в широком диапазоне температур: примерно от минус 60 градусов Цельсия до плюс 60–110 градусов Цельсия с учётом перегрева контактов. Они также выдерживают повышенные вибрационные и ударные нагрузки.

Условия эксплуатации и область применения

Благодаря экранированному исполнению и прочному корпусу соединитель подходит для участков, где требуется защита от помех и механических воздействий. При наружной установке необходимо предусматривать дополнительную защиту от пыли и влаги. Резьбовой затяг соединения препятствует самопроизвольному разъединению под действием вибрации.

1. Промышленная автоматика и системы управления.
2. Электроприводы и силовые цепи.
3. Радио- и телекоммуникационная аппаратура.
4. Кабельные распределительные коробки и панели.

Перед монтажом следует убедиться, что диаметр и количество контактов соединителя соответствуют сечению подключаемых проводов и требуемым токам и напряжениям конкретной цепи.
