Назначение и основные сведения

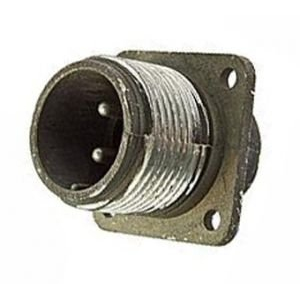

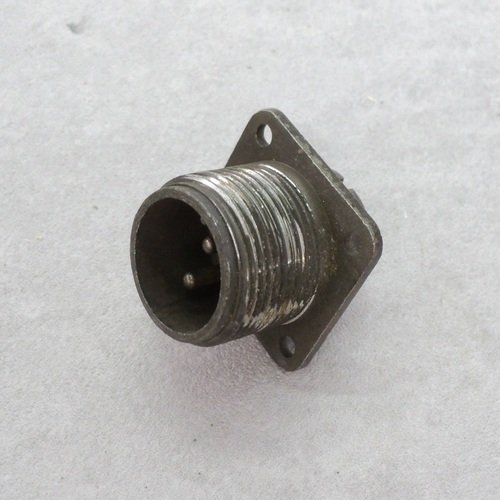

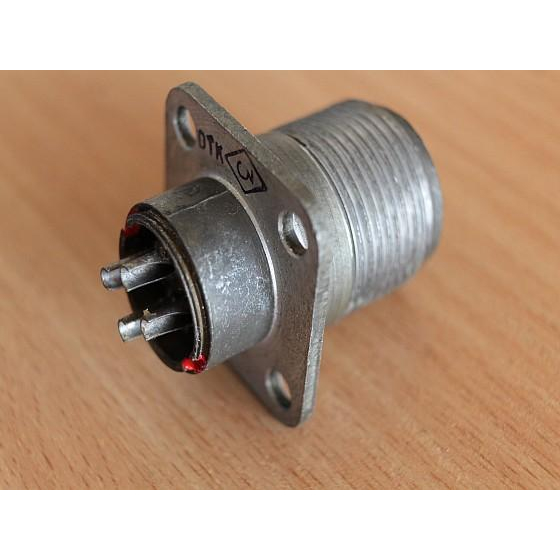

ШРП2ЭШ6 ВИЛКИ БЛОЧНЫЕ — блочная вилка герметичного цилиндрического соединителя, предназначенная для коммутации электрических цепей постоянного и переменного тока. Артикул изделия: 11191. Категория: ШРП. Год позиции: 2020. В каталожном описании данная позиция представлена как ШРГ20П2ЭШ6 вилка блочная.

Соединитель относится к серии герметичных цилиндрических разъёмов, которые широко применяются в радиоэлектронной и радиотехнической аппаратуре. Изделие рассчитано на внутренний и наружный монтаж, а его конструкция обеспечивает защиту контактной группы от пыли и влаги.

Технические характеристики

Для данной позиции подтверждены следующие параметры:

• тип соединителя: герметичный цилиндрический разъём;
• условный размер корпуса: 20;
• количество контактов: 2;
• диаметр контактов: 2,5 мм;
• покрытие контактов: серебро или никель;
• максимальная токовая нагрузка на одиночный контакт: не более 25 А;
• максимальная токовая нагрузка на соединитель: до 20 А на весь разъём, общая нагрузка может достигать 50 А;
• максимальное рабочее напряжение: до 850 В;
• сопротивление контактов: не более 1 мОм;
• сопротивление изоляции: не менее 5000 МОм;
• количество сочленений-расчленений: до 500;
• минимальная наработка: 1000 часов;
• срок сохраняемости: не менее 15 лет.

Условия эксплуатации

• температура окружающей среды: от минус 60 до плюс 60 градусов Цельсия;
• синусоидальная вибрация: диапазон частот от 1 до 5000 Гц, ускорение 300 метров в секунду в квадрате;
• механический удар одиночного действия: до 5000 метров в секунду в квадрате;
• механический удар многократного действия: до 350 метров в секунду в квадрате.

Климатическое исполнение изделия — УХЛ, что подтверждает возможность применения в условиях умеренного и холодного климата при сохранении герметичности соединения.

Применение

ШРП2ЭШ6 ВИЛКИ БЛОЧНЫЕ применяются в составе электро- и радиоаппаратуры, где требуется герметичное соединение цепей постоянного и переменного тока. Разъём подходит для установки в блочные конструкции, а исполнение для экранированного кабеля делает его удобным при монтаже сигнальных линий и линий связи.

Благодаря устойчивости к вибрационным и ударным нагрузкам изделие может использоваться в аппаратуре, эксплуатируемой в жёстких условиях, при этом обеспечивается стабильный электрический контакт и длительная сохраняемость.

Расшифровка обозначения

Структура обозначения серии соединителей включает следующие элементы:

• ШРГ — штепсельный разъём герметичный;
• 20 — условный размер корпуса;
• П — конструктивное исполнение без патрубка;
• 2 — количество контактов;
• Э — исполнение для экранированного кабеля;
• Ш — вид контактов: вилка;
• 6 — обозначение сочетания контактов.

В товарной позиции ШРП2ЭШ6 сохранены ключевые признаки: блочное исполнение, два контакта, экранированный ввод и вилочная контактная часть.
