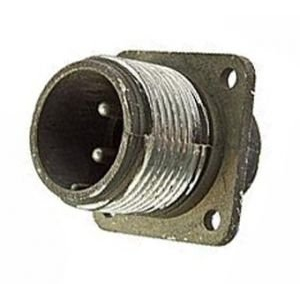

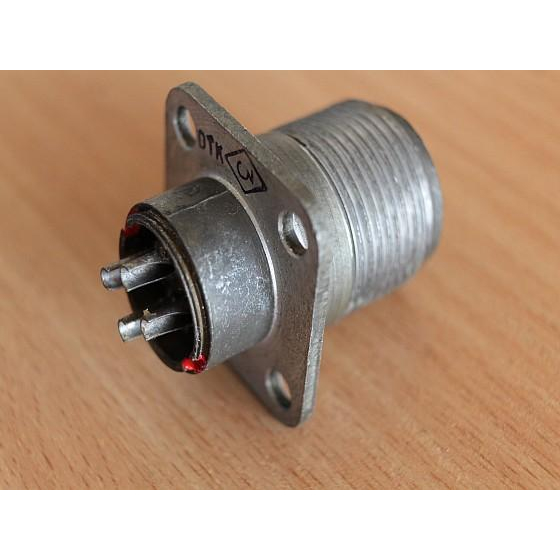

ШРП2ЭШ6 ВИЛКИ 2020г

Цена: ПОД ЗАКАЗ

Технические характеристики

ШРГ20П2ЭШ6 вилка

ШРГ20П2ЭШ6 — это блочная электрическая вилка, предназначенная для соединения в радиоэлектронной и радиотехнической аппаратуре. Она используется для соединения цепей с нагрузкой до 6 А на каждый контакт и до 20 А на соединитель в целом при рабочем напряжении до 850 В (переменный и постоянный ток) .

Технические характеристики

Тип соединителя : ШРГ (штепсельный разъем герметичный).
Условный размер корпуса : 20.
Количество контактов : 2.
Конструктивное исполнение : без патрубка (обозначение "П").
Максимальный рабочий ток : до 25 А на контакт с диаметром 2,5 мм.
Сопротивление изоляции : не менее 5000 МОм.
Минимальная наработка : 1000 часов.
Количество сочленений-расчленений : до 500.
Температурный диапазон эксплуатации : от -60°С до +60°С, с учетом перегрева контактов — до +110°С.
Герметичность : да, разъем защищен от пыли и влаги .

Применение

вилка ШРГ20П2ЭШ6 предназначена для работы в электрических цепях частотой до 3 МГц. Она может использоваться как в закрытых помещениях, так и на открытом воздухе, при условии защиты от внешних факторов. Эти разъемы широко применяются в различных областях, включая электронику и радиотехнику, для соединения проводов, кабелей и узлов .

Конструкция

вилка изготовлена из карболита и может иметь металлический или пластиковый корпус. Контакты покрыты серебром для обеспечения надежного соединения и минимизации сопротивления . Таким образом, ШРГ20П2ЭШ6 представляет собой надежный и универсальный элемент для подключения электрических цепей в условиях различных климатических факторов.

Описание

Назначение

ШРП2ЭШ6 ВИЛКИ (артикул 11190) — блочная электрическая вилка штепсельного разъема, предназначенная для соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется для коммутации цепей с нагрузкой до 6 А на каждый контакт и до 20 А на соединитель в целом при рабочем напряжении до 850 В переменного или постоянного тока.

Разъем относится к категории ШРП и используется для сочленения проводов, кабелей и узлов. Конструкция рассчитана на работу в электрических цепях частотой до 3 МГц. Год по данным каталога — 2020.

Подтверждённые особенности

Электрические параметры

тип соединителя — ШРГ, то есть штепсельный разъем герметичный;
условный размер корпуса — 20;
количество контактов — 2;
номинальная нагрузка — до 6 А на каждый контакт и до 20 А на соединитель в целом;
максимальный рабочий ток — до 25 А на контакт с диаметром 2,5 мм;
сопротивление изоляции — не менее 5000 МОм;
минимальная наработка — 1000 часов;
количество сочленений-расчленений — до 500;
температурный диапазон эксплуатации — от минус 60 °C до плюс 60 °C, с учетом перегрева контактов — до плюс 110 °C.

Конструкция и защита

Конструктивное исполнение — без патрубка, что отражено обозначением «П». Разъем выполнен герметичным и защищен от пыли и влаги. Изоляционные элементы изготовлены из карболита. Корпус может быть металлическим или пластиковым. Контактные поверхности покрыты серебром, что обеспечивает стабильное электрическое соединение и снижает переходное сопротивление.

В имеющемся техническом описании изделие идентифицировано как ШРГ20П2ЭШ6. Указанные электрические и конструктивные параметры соответствуют этому исполнению.

Применение

Вилка предназначена для эксплуатации в закрытых помещениях и на открытом воздухе при условии защиты от прямого воздействия внешних факторов. Изделие применяется в электронике и радиотехнике для соединения проводов, кабелей и узлов, в том числе в цепях измерительной, связной и управляющей аппаратуры.

Герметичное исполнение и широкий температурный диапазон позволяют использовать разъем в условиях перепадов температуры, запыленности и повышенной влажности. При монтаже следует учитывать предельные токовые нагрузки, количество сочленений-расчленений и рабочие напряжения, указанные в характеристиках.
