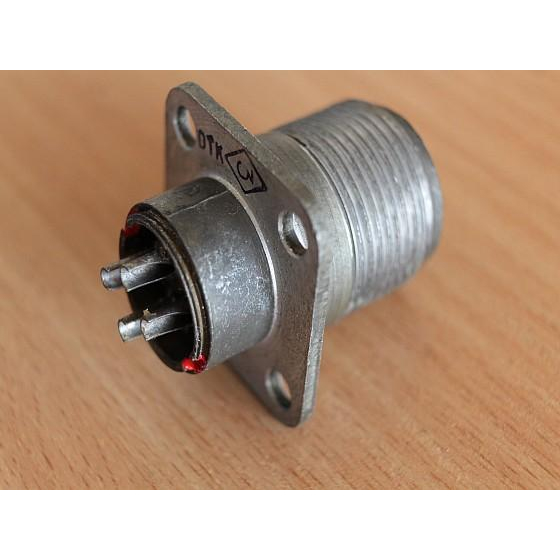

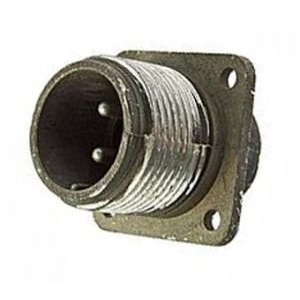

ШРГ20П2ЭШ6 — это приборная вилка, предназначенная для соединения и разъединения электрических цепей в различных устройствах и системах. Данная модель относится к низкочастотным цилиндрическим герметичным соединителям, которые могут использоваться как в условиях защищенного, так и открытого монтажа.

Основные характеристики

• Рабочий ток : до 25 А.
• Максимальное рабочее напряжение : 850 В (постоянного и переменного тока).
• Количество контактов : 2 (диаметр каждого контакта составляет 2,5 мм).
• Сопротивление контактов : не более 1 мОм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Количество циклов разъединения : до 500.
• Габаритные размеры : 43,4 ? 32 ? 32 мм.

Условия эксплуатации

• Температура окружающего воздуха : от -60°С до +60°С.
• Температура перегрева контактов : до +110°С.
• Атмосферное давление : допускается пониженное давление до $1.3imes 10^{-4}$ 1.3 ? 1 0 ? 4 Па.

Механические характеристики

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.
• Ударные нагрузки :
  • Одиночный удар: до 5000 м/с?.
  • Многократные удары: до 350 м/с?.

Конструктивные особенности

вилка ШРГ20П2ЭШ6 изготавливается без патрубка, что упрощает монтаж. Она предназначена для работы с экранированными кабелями и имеет резьбовое соединение для надежной фиксации. Изоляция и герметичность обеспечивают защиту от воздействия внешней среды, что делает её подходящей для использования в различных климатических условиях.Этот тип соединителя широко применяется в электронике и радиотехнике, обеспечивая надежное соединение в электрических цепях.
