Назначение соединителя ШРП2ЭШ

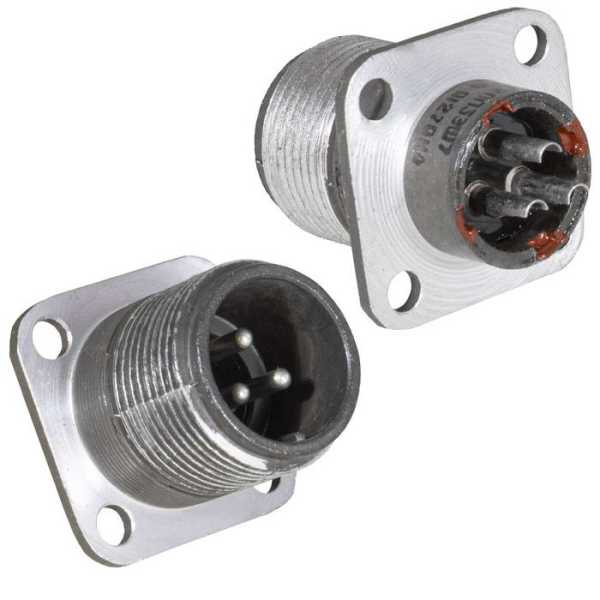

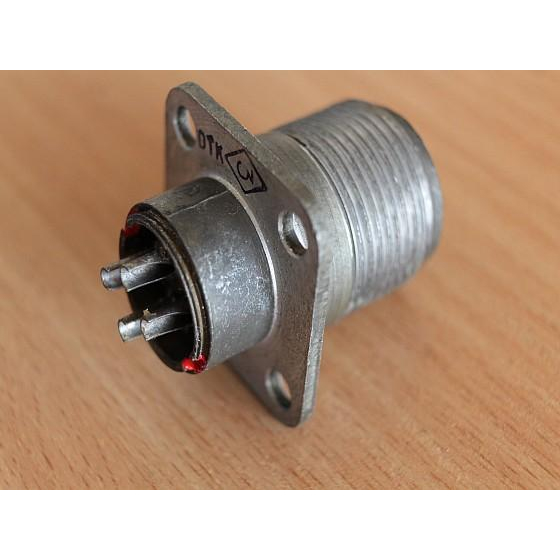

ШРП2ЭШ (артикул 11187) представляет собой низкочастотный цилиндрический электрический соединитель герметичного типа с резьбовым соединением, предназначенный для применения в радиоэлектронной и радиотехнической аппаратуре общего назначения. Изделие относится к категории ШРП и конструктивно выполнено как розетка — приборная часть без патрубка. Корпус соединителя имеет экранированную конструкцию, рассчитанную на подключение кабеля с обеспечением защиты от внешних электромагнитных воздействий.

Основная функция ШРП2ЭШ — создание надёжного разъёмного соединения электрических цепей при объёмном монтаже методом пайки. Благодаря герметичному исполнению, соединитель обеспечивает стабильную работу аппаратуры в условиях повышенной влажности, запылённости и значительных перепадов температур. Приборная часть без патрубка позволяет монтировать розетку непосредственно на корпус устройства или на монтажную панель, а резьбовое соединение гарантирует плотную фиксацию ответной части и защиту контактной группы от самопроизвольного расчленения.

Конструктивные особенности и характеристики

Соединитель ШРП2ЭШ рассчитан на эксплуатацию в цепях постоянного и переменного тока частотой до 3 МГц при рабочем напряжении до 850 В (амплитудное значение). Допустимый рабочий ток на один контакт достигает 25 А, сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает высокую стабильность электрических параметров в течение всего срока службы.

Изделие обладает высокой механической прочностью и устойчивостью к внешним воздействиям. Соединитель выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30 g). Количество допустимых сочленений-расчленений достигает 500 циклов, что подтверждает долговечность контактной группы и резьбового механизма. Минимальная наработка соединителя составляет не менее 1000 часов, а срок сохраняемости — до 15 лет с момента изготовления.

Климатическое исполнение УХЛ2 допускает применение изделия в широком диапазоне температур от минус 60 °C до плюс 60 °C. Соединитель предназначен для внутреннего монтажа, при этом допускается его эксплуатация вне помещений при условии обеспечения защиты от прямого попадания осадков и пыли. Экранированная конструкция обеспечивает снижение уровня наводок и помех, что особенно важно при работе в составе высокочувствительной аппаратуры.

Области применения

ШРП2ЭШ находит широкое применение в различных отраслях промышленности при производстве и ремонте оборудования:

• радиоэлектронная аппаратура связи и передачи данных;
• радиотехнические устройства общего назначения;
• измерительные приборы и контрольно-испытательное оборудование;
• промышленная электроника с требованиями к герметичности соединений;
• аппаратура, эксплуатируемая в условиях вибрационных нагрузок и перепадов температур.

Соединитель маркируется кодом на корпусе, что позволяет однозначно идентифицировать изделие при монтаже, обслуживании и заказе запасных частей. Применение объёмного монтажа методом пайки обеспечивает надёжное крепление проводов и стабильность контактных соединений при длительной эксплуатации.
