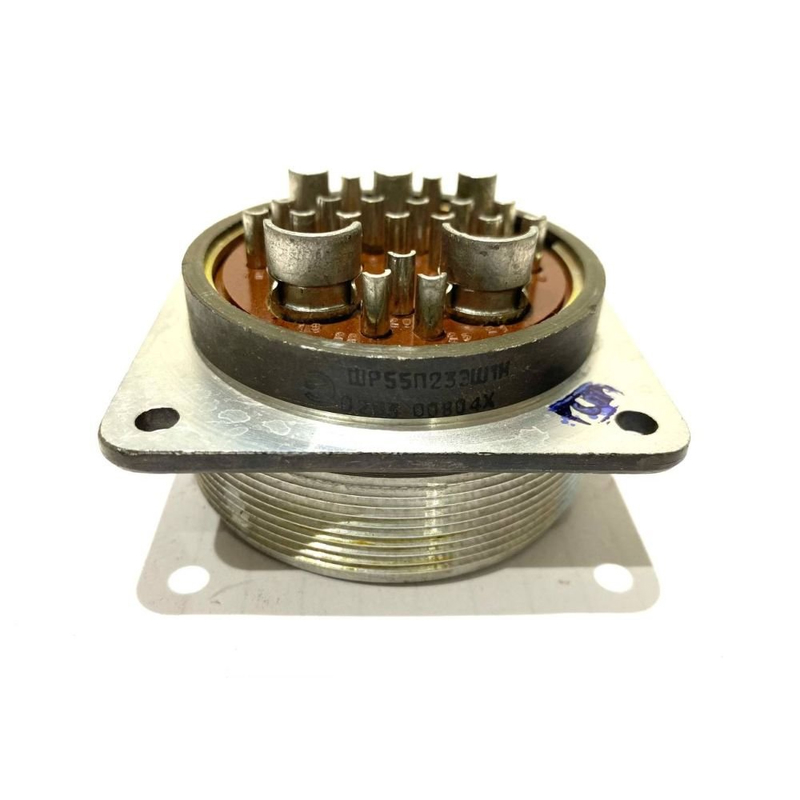

ШРП23НГ1 ВИЛКИ БЛОЧНЫЕ

Цена:

2800 ₽

Технические характеристики

ШР‑серия (в частности, вилки ШРП23НГ1 блочные ) — это низкочастотные цилиндрические соединители нормальных габаритов, предназначенные для разъёмного соединения кабелей и блоков электронной аппаратуры в стационарных и мобильных установках. Ниже — обзор конструкции и основных технических свойств именно таких вилок блочных с маркировкой типа ШРП23НГ1.

Такие вилки используются в электрических цепях постоянного и переменного тока (до нескольких МГц) как соединители общего назначения в радио‑ и электронной аппаратуре, панелях и блок‑модулях.
Предназначены для внутреннего и наружного монтажа в условиях, защищённых от прямого попадания пыли и воды (климатическое исполнение УХЛ).

Корпус вилки цилиндрический, выполненный из алюминиевого сплава (например, типа А‑22), с объёмным монтажом и резьбовым соединением с розеткой.
Вилка блочная , то есть рассчитана на установку в приборный блок или панель, с фиксацией кабеля через патрубок и гайку; в вашей серии НГ1 — вариант без экранирующей гайки (для неэкранированного кабеля).

Вилка имеет 23 контакта с разными диаметрами, обычно в составе набора 1 (например: 16 шт. Ø 1,5 мм, 2 шт. Ø 2,5 мм, 3 шт. Ø 3,5 мм, 2 шт. Ø 5,5 мм).
Контакты штыревые; покрытие — серебро или никель, сопротивление контактов в норме не более единиц миллюом в зависимости от сечения.
Номинальное напряжение цепи — до около 850 В , суммарный рабочий ток может достигать порядка нескольких сотен ампер в зависимости от конкретного варианта и распределения нагрузки по контактам.

Сопротивление изоляции в нормальных условиях — не менее 5000 МОм между контактами и между контактами и корпусом.
Соединитель рассчитан на не менее 500 циклов сочленения/разъединения, минимальная наработка при максимальной температуре около 1000 часов.
Механическая стойкость: вибрация до десятков м/с², ударные нагрузки до единиц тысяч м/с² (одиночный и многократный удар), допустимый уровень звукового давления до порядка 170 дБ.

Диапазон рабочих температур типично от –60 °C до +60 °C (для некоторых исполнений — до +80 °C при ограничении по току).
Относительная влажность до 98% при +25 °C, допустим диапазон атмосферного давления от глубокого вакуума до порядка десятков тысяч Па.
Срок сохраняемости (хранения) изделия — не менее 15 лет в упаковке.

Функциональный тип: вилка блочная, резьбовое сочленение, негерметичная.
Климатическое исполнение: УХЛ (умеренный климат, внутренние и защищённые наружные условия).
Материалы: корпус — алюминиевый сплав, изолятор/вставки — карболит, контакты — медь/бериллиевая бронза с серебряным или никелевым покрытием.
